自制封装保存后再打开就变了....？
录入：edatop.com 点击：
我做了个IC16脚封装,保存后打开,右边的管脚都跑到左边去了,很奇怪,
可是有的就正常,为什么呢?...
可是有的就正常,为什么呢?...

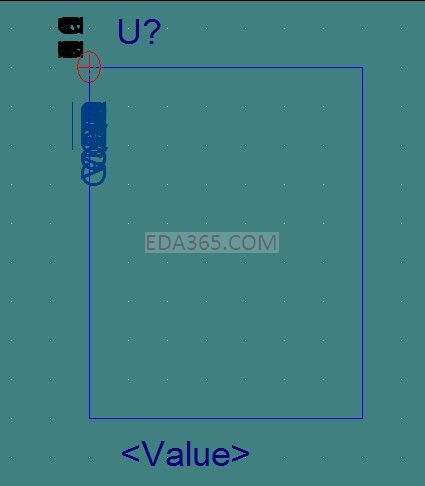

[img][/img]我再打开怎么又变成这样的了?
0.0
是不是你保存的时候没命名元器件的位号》》》》》》》》》》》》》》
可能你在图中比较远的地方不小心画了什么线之类的，重新做封装吧，ORCAD有时候就是这样
你的引脚重合了，从新修改，
引脚是保存后才重合的,制作完之后都是正常的！
我是第一次用ORCAD,我现在又做了几个,都是正常的,我觉得是操作不当引起的.下面说前后制作的方法
我都是用place pin array来放置引脚的,比如16脚的,就一次放16个,放完之后要先修改引脚名称,然后再将另外
8外脚移到右边,不然就会出现上述现象,打开后就发生了变化.我现在做的就完全正常,不知道大家是不是这样做的....?
