查找未布线网络

录入：edatop.com 点击：

display->status中显示有未布线的网络，可是怎么也找不到飞线。大家有没有可以定位到未布线网络的方法，先谢谢了！

是不是你把鼠线关了?或者是你给网络加了NO_RAT。如果都不是，可以这样找tools→reports

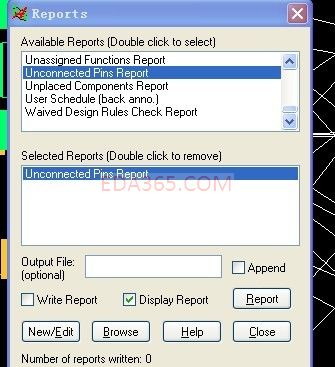

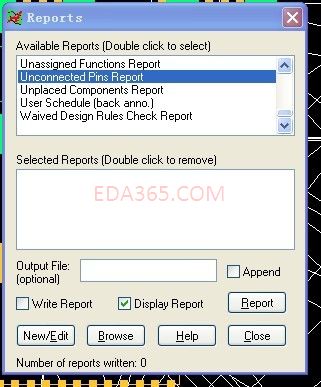

双击上面框的unconnected pins report,使下面框出现相应的信息，然后点report。出现一个窗口就可以知道哪里线没连了

选择所有net属性，去掉NO_RAT，即可把所有飞线显示出来

谢谢楼上的两位，我按二楼的方法找到了未布线的网络：电源和地，可是电源和地我想通过过孔连到电源层和地层，是不是需要给电源层和地层赋予网络号啊?

嗯，是的，你把电源和地层的铜皮设置为相应的网络就可了，如果有不同的电源和地就要画导分割了

谢谢，解决了，呵呵
