我在导入allegro 的时候遇到这样的错误!
------ Oversights/Warnings/Errors ------
#1 ERROR(SPMHNI-176): Device library error detected.
ERROR(SPMHNI-200): Error with pin number 'W17' in device 'TCC8900_115_BGA400_TCC8900_115': 'Unable to find pin name in adfncpin.'.
#2 ERROR(SPMHNI-176): Device library error detected.
ERROR(SPMHNI-165): Problems building functions in device 'TCC8900_115_BGA400_TCC8900_115': 'Unable to find pin name in adfncpin.'.
ERROR(SPMHNI-170): Device 'TCC8900_115_BGA400_TCC8900_115' has library errors. Unable to transfer to Allegro.
我觉得应该是名字太长了!但是为什么不能自动去掉呢!求教各位高手!谢谢!
------ Oversights/Warnings/Errors ------
#1 ERROR(SPMHNI-176): Device library error detected.
ERROR(SPMHNI-200): Error with pin number 'W17' in device 'TCC8900_115_BGA400_TCC8900_115': 'Unable to find pin name in adfncpin.'.
#2 ERROR(SPMHNI-176): Device library error detected.
ERROR(SPMHNI-165): Problems building functions in device 'TCC8900_115_BGA400_TCC8900_115': 'Unable to find pin name in adfncpin.'.
ERROR(SPMHNI-170): Device 'TCC8900_115_BGA400_TCC8900_115' has library errors. Unable to transfer to Allegro.
我觉得应该是名字太长了!但是为什么不能自动去掉呢!求教各位高手!谢谢!
各位高手!求教了!
需要检查:1.Footprint是否用正确(跟零件库的是否一致);2.没用错,再检查零件是否建错(库中这颗零件没有W17 PIN);3.如果是新零件,尚未建好,可以先关掉lib链接设置,先把netlist导入,待零件建好,再导入新零件即可
同时也在系统环境变量中增加一条环境变量Allegro_Long_Package_Name:1试试
楼上老兄环境变量的变量和值是多少呢?

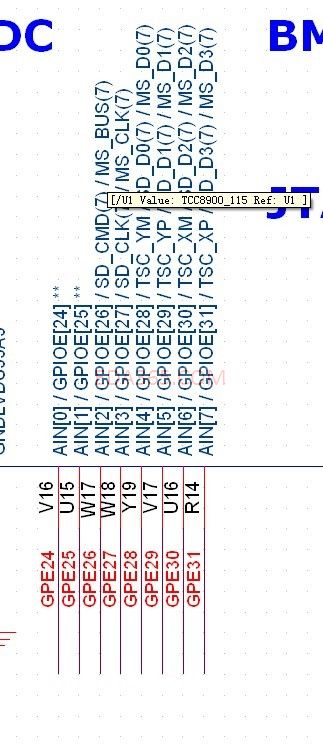

这个原理图是官方的,我是拷贝的官方原理图库到我的库里面,然后导入的,BGA 是400pin 的实心,也没错啊!但是就抱着个错误!请教高手了!
变量名:Allegro_Long_Package_Name
值:1
和名字过长没有太大关系!可以检查下TCC8900_115的封装和你所用的库封装器件是否完全对应得上!
重点检查引脚!
有些时候官方的东西也有错误的!
相信自己,最好!
其实小编分析得是对的,名字太长。我有一个文件也是这样,我试过了,他就说我那个名字长的PIN找不到,名字太长不行。
