allegro15.5铺铜的怪现象

小编是怎么知道要削去两边的呢?有提示?

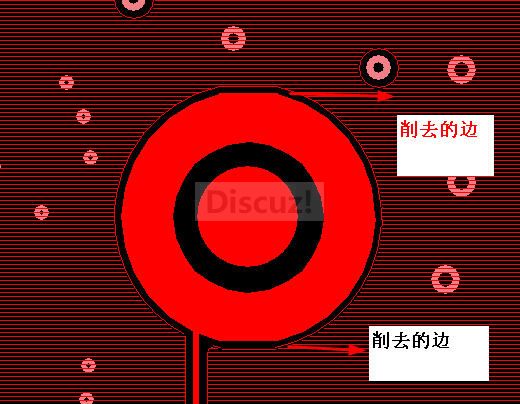

因为我之前刚好做过一个两边削边的KEY，如下图，所以想到了这个办法，如果不削掉边是圆形的话，铺铜时会把整个按键覆盖住;

其实不削也可以，你设置的铜皮与PIN的间距太小了，把间距设大点就能避开了

回复 ruiquan765 的帖子
设为6mil 了还小吗，要8mil以上?

回复 adwordslai 的帖子
设置为多少是根据你的要求来定的，我只是针对于铺铜不避开的现象来说的，设置太小就避不开，大一点就可以，具体要多少就要看你的技术要求了。比如你的板子规定只能是8，那就只能用你最开始的方法来避铜皮了。我一般是设置为15，BGA下设置为6

更正一下，在BGA下，shape to pin和shape to via都是6

回复 ruiquan765 的帖子

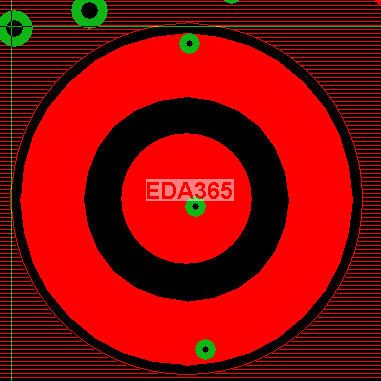

谢谢你的回复，不过你的方法可能不太正确，找到个样板，它这个圆形按键没削边，测量了下，PIN到SHAPE间的空隙间距就是6mil ,  如下图，呵呵。

回复 adwordslai 的帖子
那是什么原因呢?急盼你的解决方法，和大家分享一下

学习了！

route keepout里看看禁布区

铺铜方式不是FULL
