请教：铜皮问题
录入：edatop.com 点击：
有块板子要修改，在修改中遇到下面的问题，请各位帮忙解疑：

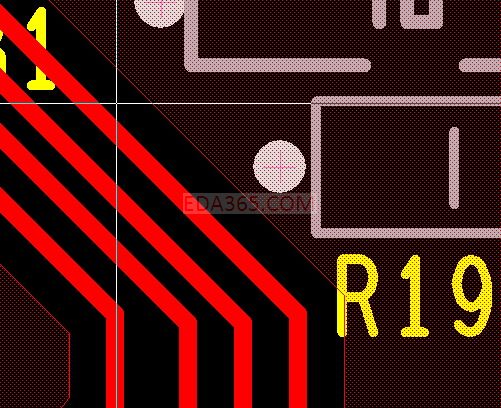

下图1是正常，同一层的走线和铜皮间有间距隔开的

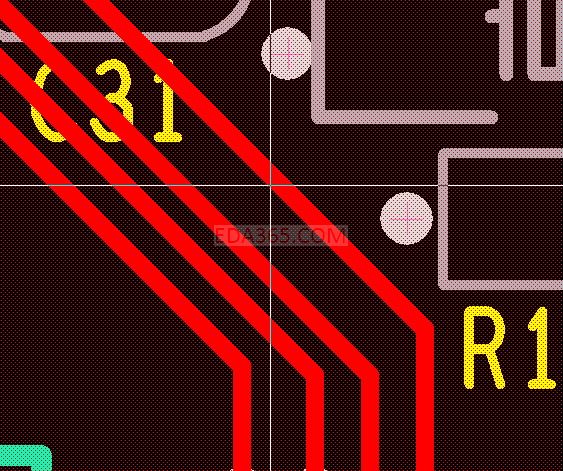

但是只要对走线进行修改后就成下面这样了，也没出DRC错误
哪位知道的告诉下，谢谢！
坐看真相..
我真不懂
铜皮删掉，修线后重新铺呢
是整块板子的铜皮都出现这样的问题，还有就是把一个网络拉到另一个网络的铜皮上，铜皮也不避开...
而且重新铺通也都一样...
把铜皮change一下到静态或者动态铜皮，一个回合之后应该就可以了
谢谢啊。原本是动态，改成静态的再改回来也不行，重新铺上动态的铜皮还是一样。整块铜全连一起，不会和其他网络避开....
虽然改成静态的可以手动避开，但想知道下动态为什么会出现这问题....
菜单shape-----global shape parameters-----clearances
看一下设置是否正确
谢谢，经你提醒，发现是shape-global dynamic shape parameters-shape fill 下的dynamic fill 选项选成"Disabled"弄错了，改选成“smooth”就可以了。谢谢啊。
学习了
学习了
