定位孔为何在其他层就没有了？

录入：edatop.com 点击：

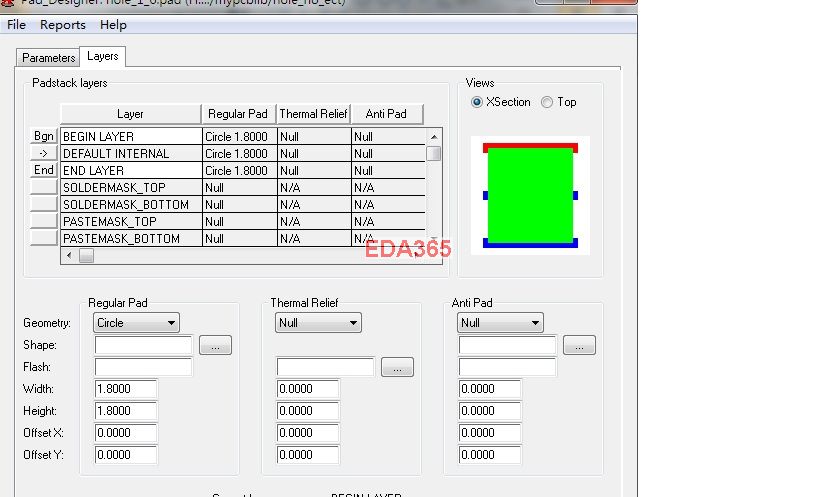

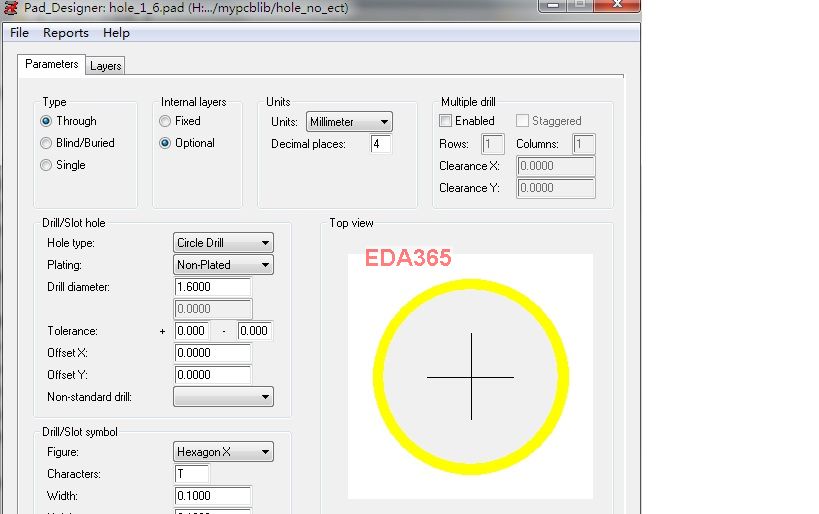

先看pad的设置吧：

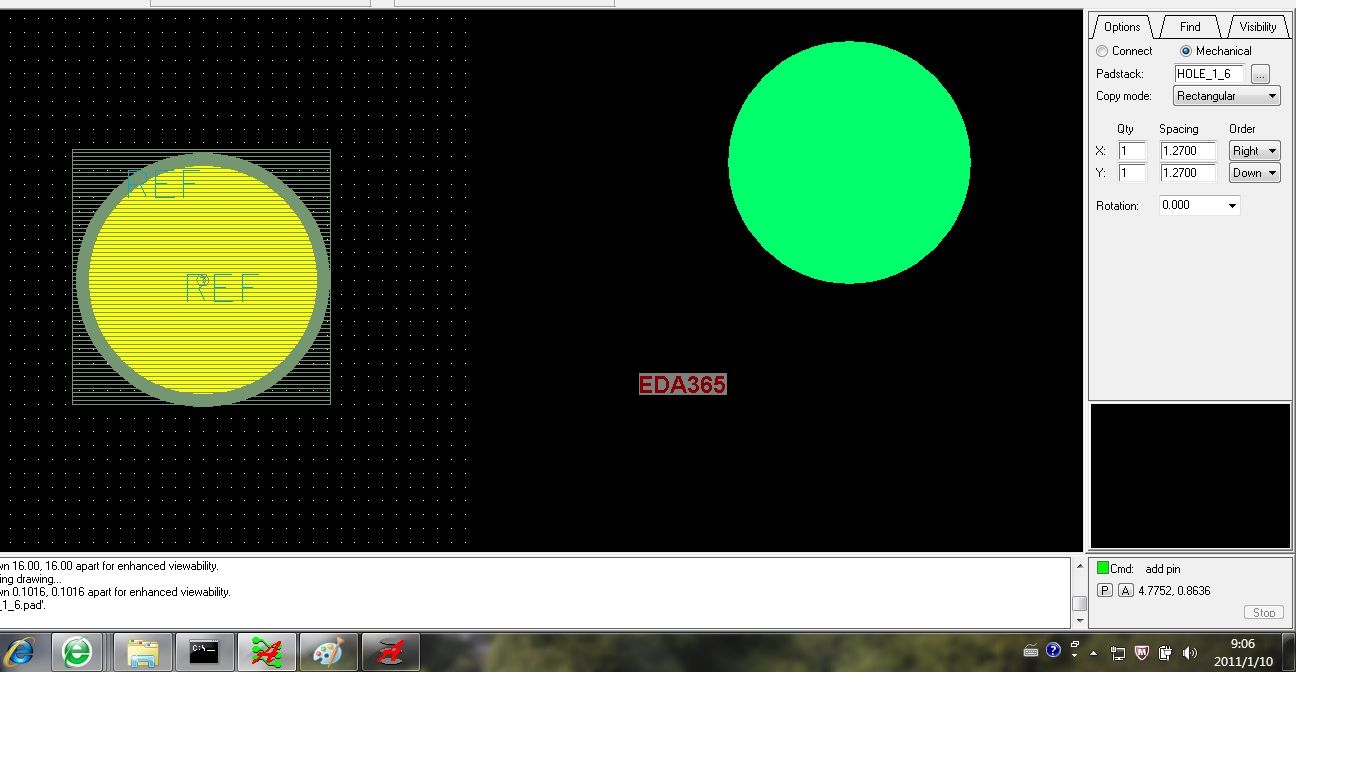

在看定位空的封装：

现在看在8层板中的情况吧；

中间层居然没有。铜皮还要手动挖空。那里出了问题呢?

Yes, only top and bottom

XYX365 why?
