請問如何想在GND 上如此設定
录入：edatop.com 点击：

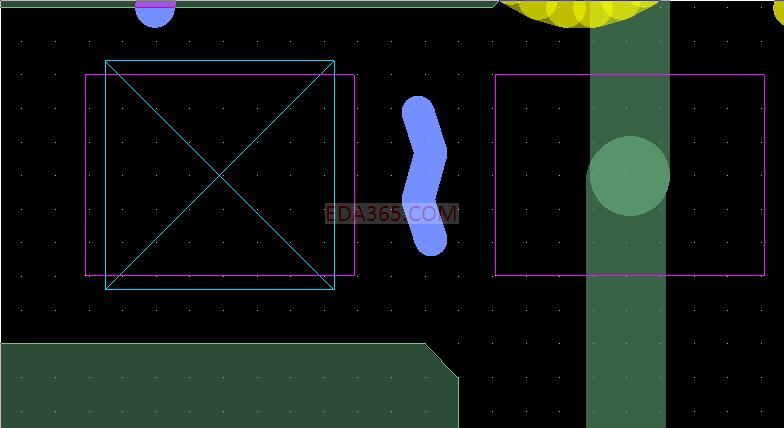

想請問要如何設定，才能在GND的PIN腳上，出現方框
赋值
F11还是F12了，然后赋值
logic-> identify dc nets
能否举个例子?
或者截图?

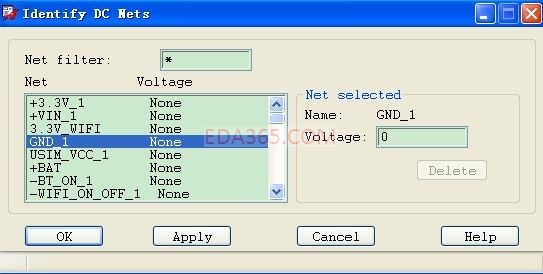

LOGIC---Identify DC Nets
edit- properties 在板子上点选地网络 跳出edit property对话框 选ratsnest_schedule 在其中选择最后项 （power_and_ground） ok
