allegro PAD制作时警告
录入：edatop.com 点击：

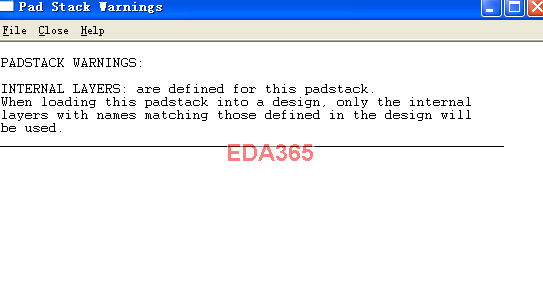

allegro 16.3 在制作好PAD后保存会报警告如下：
PADSTACK WARNINGS:
INTERNAL LAYERS: are defined for this padstack.
When loading this padstack into a design, only the internal
layers with names matching those defined in the design will
be used.
帮我看看是什么原因造成的，对封装的制作有影响吗?
PADSTACK WARNINGS:
INTERNAL LAYERS: are defined for this padstack.
When loading this padstack into a design, only the internal
layers with names matching those defined in the design will
be used.
帮我看看是什么原因造成的，对封装的制作有影响吗?
自己找到原因了，是在制作焊盘时我定义了DEFAULT INTERNAC层，然后又定义了GND层与VCC层，警告提示是只有DEFAULT INTERNAC的定义有用。
如果是通孔类的焊盘,别管你要做的PCB板是几层的,只要定义一个internal layer就可以了
