按键不能走线的问题
录入：edatop.com 点击：

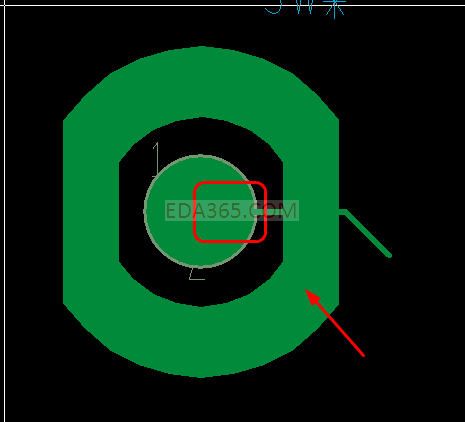

如图所示，为什么外环走线时光标自动定位到内圆焊盘去了? 谢谢
自动抓pin中心走线
要如何设置? 谢谢
估计内圈和外圈焊盘是同一个焊盘吧，改一下封装
确定不是同一个焊盘，可看到NUMBER 1 和2
解决方法：

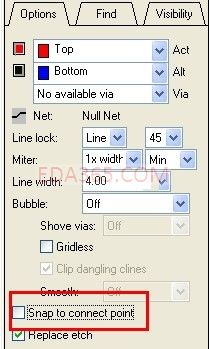

1：关闭自动抓pin中心，强行从环上走线，无视飞线。RT：
2：建环形焊盘库的时候设置pin偏移，使中心落在环上。RT：
谢谢6#
多谢 zly8629481 指点！
不可修改pad_designer--------layer-----------offset X 的值，，那么我怎么移动shap的中心点呢
