求教高手几个细节问题

录入：edatop.com 点击：

我在画PCB封装添加丝印时，丝印线条重合处显示如下图：

我关掉opengl后线条重合效果消失，但是所有的引脚号全部不显示了。如下图：

请问高手能否赐教?

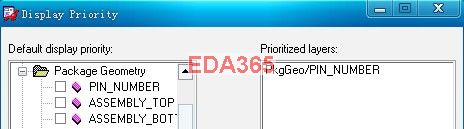

1,设置PACKAGE GEOMETRY/PIN_NUMBER层面的显示优先级

2,取消PIN填充显示

谢谢你啊，小编。辛苦你了。好像不设置PIN NUMBER的优先级，直接取消焊盘实心填充，效果是一样的。这样就体现不出来设置其优先级的好处。呵呵，请不要嫌我啰嗦。

回复 lazy_sloth2010 的帖子
不是两个步骤，是两种方法
