铺铜，同样属性的孔有的能避开有的避不开。16.0
录入：edatop.com 点击：

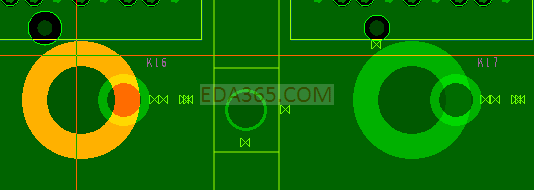

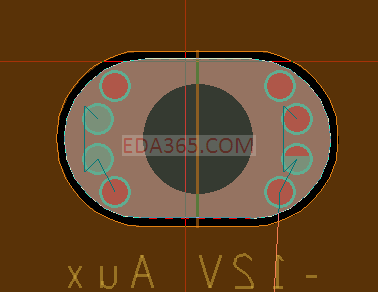

在铺铜的时候发现有的孔避开了，但是有的孔就没避开而且还出现过铺的同连不上孔，出现DRC 《K/S》
是不是和单位有关，我铺铜时采用mil为单位
但是我要是在此基础上换成mm单位，则shape和所有孔都连在一起
有没有大侠来帮忙解决下，板子要Gerber~~~
看看铺铜时的设置是否正确

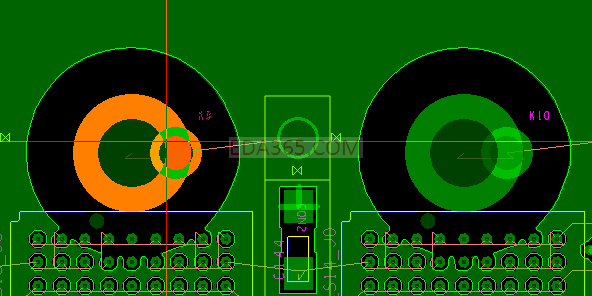

设置好了，同样的设置，在同一层，同一个元器件，在不同的位置就会出现上述问题，该避开的有的避开了有的就没避开，该连上的有的连上了有的没连上
要看你铺铜是什么网络的,完全可能孔和铜是一个网络的,那就不可能避开呀....
检查看看该层面是否有 route keepout
把铜皮删了 然后database check 下 重新包下看看 。我最近画板子也是出现这种情况 有的可以包上有的就不可以 软件抽风一样 。
你的孔是copy的还是元件自带的?
copy的话要勾上remain net那选项，你在试试
