在建新板导入器件后,有两个元件出不来,求教!
录入:edatop.com 点击:

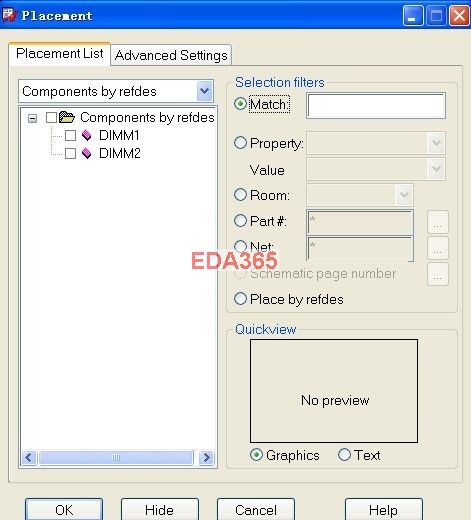

我的元件库是从别一块板里导出来的,那块板是DDR3的 现在我在建一块新板 内存是DDR2的 , 然后就没有DDR2这个器件,所以我从另一块有DDR2 的板里把DDR2那个器件复制到新板的元件库里 。然后我 导入网表 再把器件全部放出来 但DDR2那两个器件放不下来
报了以下错误
E- Symbol DDR2 not found for component DIMM1.
E- because Couldn't find padstack: PAD42CIR28D
怎么办啊~ 怎么去更新这两个器件呢 求救
报了以下错误
E- Symbol DDR2 not found for component DIMM1.
E- because Couldn't find padstack: PAD42CIR28D
怎么办啊~ 怎么去更新这两个器件呢 求救
找不到对应的pad
将零件的PAD42CIR28D(焊盘文件)和psm文件一起拷贝到库里
谢谢各位的回答 你们都说到了重点,问题已经解决了!
