新手问一个铺铜的问题
录入：edatop.com 点击：

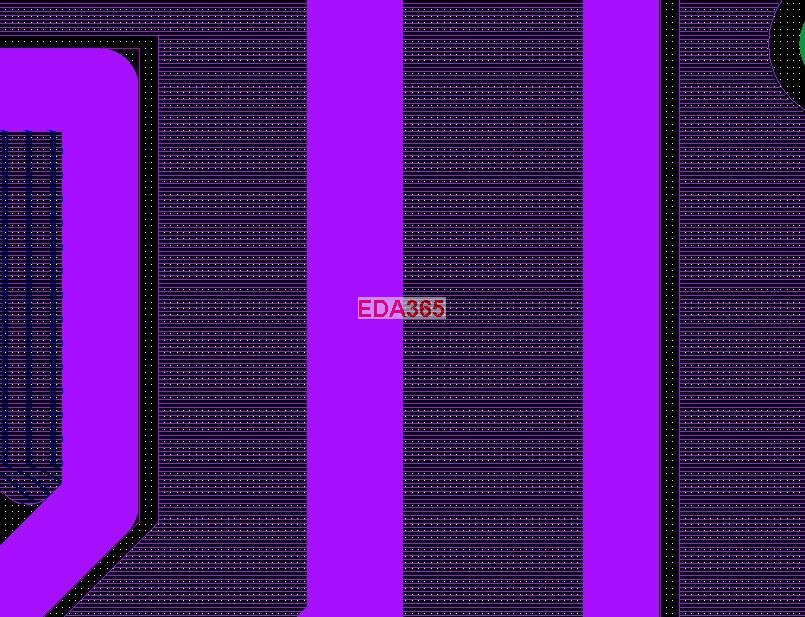

图中我在铺铜的时候已经用15mil的AntiEtch画出了电源之间的间距，但为什么在Smooth以后又多出了一些间距，我测量总间距有20mil，不知道为什么。我的shape之间的的间距设的最小5mil呀

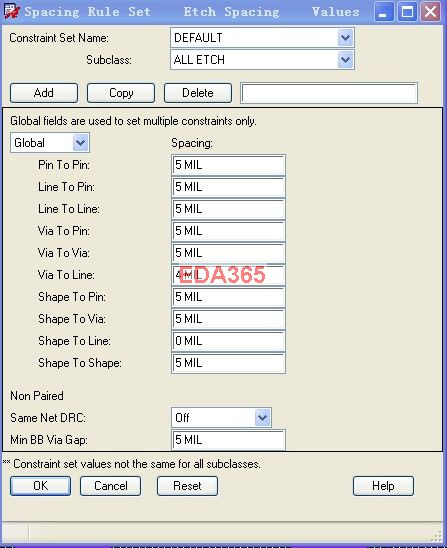

我把shape To line改成0也是这样呀，是不是还有什么地方可以设置Shape to Shape
的间距呀
把最后一个设置改成10就好了，不过不明白是什么意思，难道15+5=20?
你的Anti etch画在哪一层?如果是在电源层，自动充铜不会有这样的情况的。如果在走线层画的话，你把shape和line的间距设小一点试试
shape to shape比antietch大……

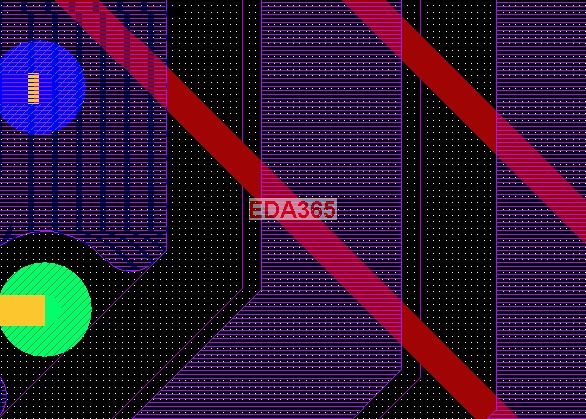

当我把AntiEtch改成20mil的时候那个间距就没有了，如下图
我把shape To line改成0也是这样呀，是不是还有什么地方可以设置Shape to Shape
的间距呀
还没有解决，自己顶一下
好好检查你的切割线，是不是在anti etch 的through all 也有
你的铜箔是自动灌得还是自己手动画的;自动灌是不会有这样的问题要么就是我上面说的那种情况。

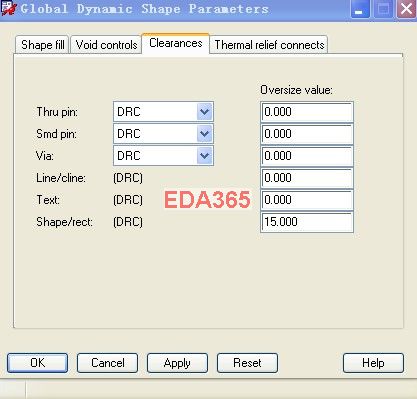

谢谢大家的帮忙，终于搞定了，原来是这里的设置有问题
把最后一个设置改成10就好了，不过不明白是什么意思，难道15+5=20?
回复 danielzdh1 的帖子
对，这里的设置是要做加法的
