8层板,层叠设置,阻抗问题,大家帮忙看看。
录入:edatop.com 点击:

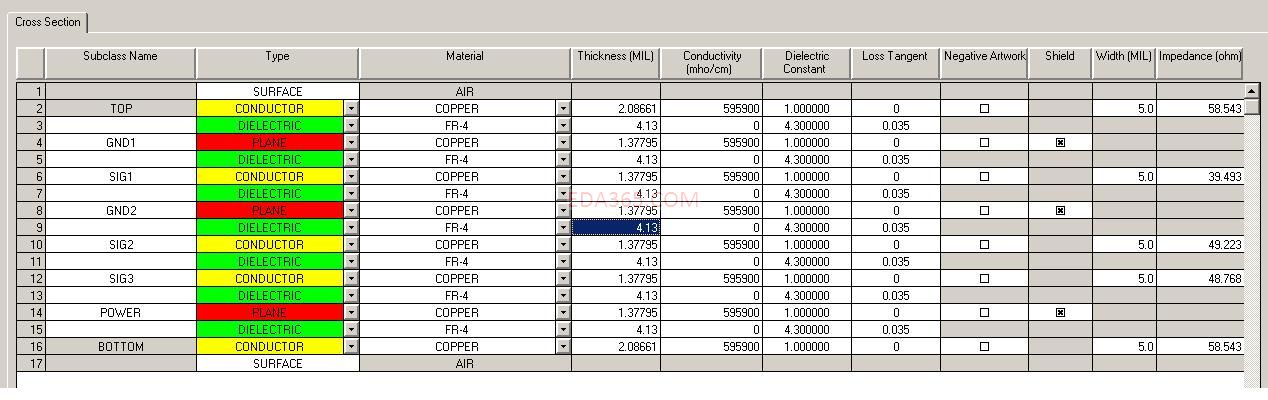

8层板,我想设置5层走线,50ohm阻抗该如何设置呢,大家谁帮我看一下,上图的叠层中貌似第二层的阻抗太小了,该怎么办?
top 和bottom 铜箔厚度53um
中间层 35um
FR4:2116
有谁帮忙解决一下呢,谢谢!
改变SIG1曾到GND1 GND2坚的间距
阻抗还跟你的具体走线有关系啊
这个只是一个大概的参考,实际控制pcb板厂会给你控制的
这个叠层有点.........
不差钱就来10层吧。
