ALLEGRO 网格状敷铜

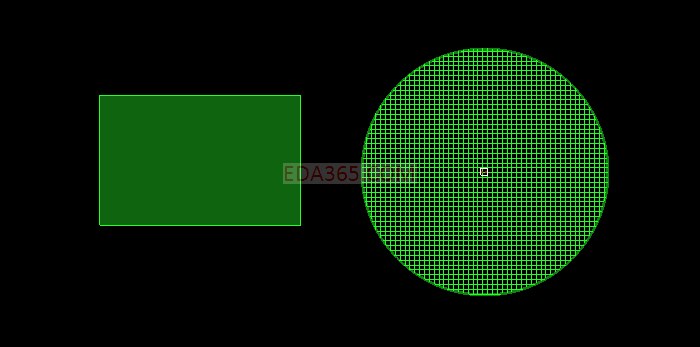

先敷铜，然后选择该shape，右键选择参数中-----设置-----线的交叉方式、线径与栅格。

学习

以前也这样用过,有没有一下就直接敷成网格状的,要动态的,静态的DRC太多,
还有个问题:有时按上面的方法,铜皮就看不见了,怎么回事?

以前也这样用过,有没有一下就直接敷成网格状的,要动态的,静态的DRC太多,
还有个问题:有时按上面的方法,铜皮就看不见了,怎么回事?

我是这样做的：首先在shape菜单的全局设定中定义你的网格线径与栅格，在routekeepin层定义你的route范围，选矩形shape、动态敷铜、网络名，拉一框覆盖你的板子，生成动态敷铜，选择shape，右键，更改参数，变成你要的网格敷铜。
至于铜皮不见，首先检查自己的布线规则，其次是否勾选了option中只显示外框的选项，再打补丁。

我是这样做的：首先在shape菜单的全局设定中定义你的网格线径与栅格，在routekeepin层定义你的route范围，选矩形shape、动态敷铜、网络名，拉一框覆盖你的板子，生成动态敷铜，选择shape，右键，更改参数，变成你要的网格敷铜。
至于铜皮不见，首先检查自己的布线规则，其次是否勾选了option中只显示外框的选项，再打补丁。
