allegro16.3 走线到焊盘的约束
录入：edatop.com 点击：
allegro16.3 走线到焊盘的约束

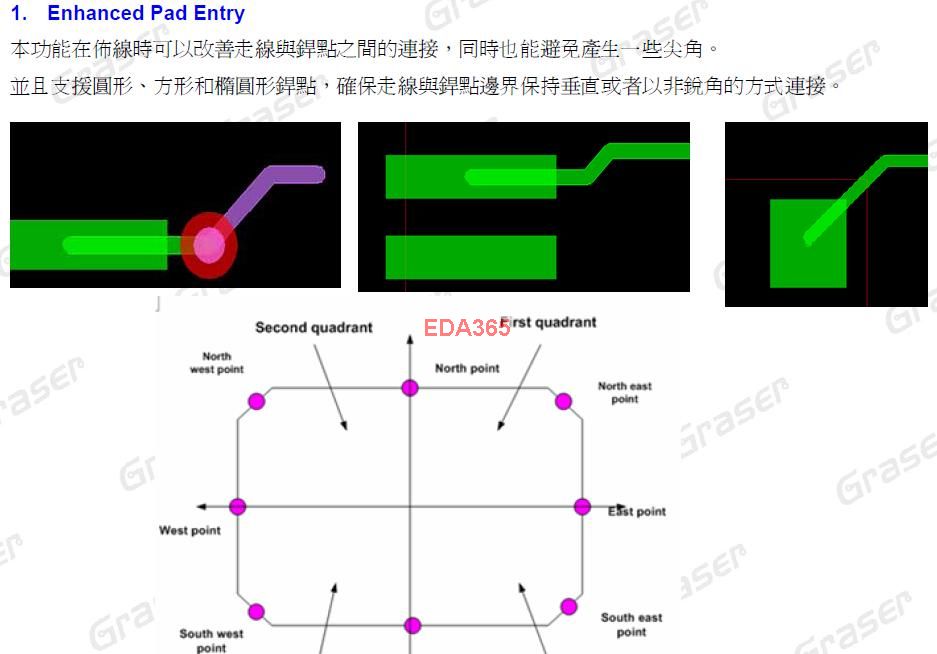

16.3新增的功能， Enhanced Pad Entry
本功能在布线时可以改善route与pad之间的链接，同時也能避免产生一些尖角。
并且支持圆形、方形和橢圓形pad，确保走线与焊盘走线边界保持垂直或者以非锐角的方式连接；
?大家知不知道，再那个地方关闭掉这个约束?
布线模式下右键 选择Enhanced Pad Entry 就可以关掉 再次选择就开启
谢谢 不胜感激……
感谢分享！
不错
非常不错！ 十分感谢 解决了我的问题！
