过孔跟其它元件的距离约束怎么设置
录入：edatop.com 点击：

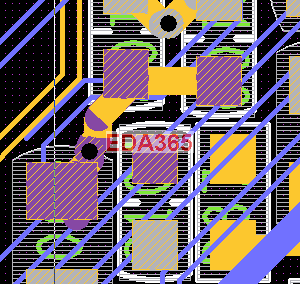

新板，过孔离器件这么近都没有错误.. 然后我不知道从哪里去设置 孔跟器件距离的约束，请教高手帮忙 在线等！
在cpu还有其它的里面打孔，那过孔跟pin之间就会报错
基本设定是否符合要求。然后再跑一下DRC看行不行
基本设定? 是设定哪些 ? 为什么它跟其它的pin就会报错呢 像跟cpu的贴片就报
应该就是默认的设置吧

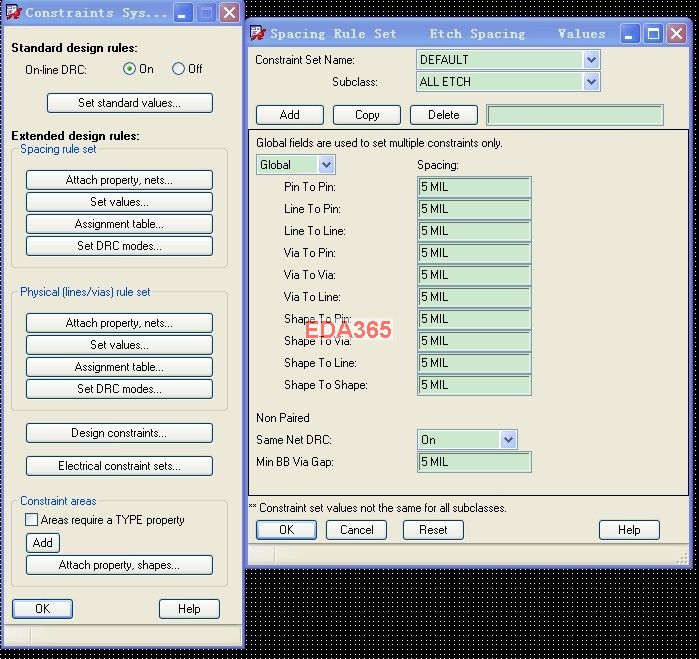

在规则里可以设置，我用的是15.5版本。看下图
点spacing rule set的第二项set values，然后将via to pin的值设大一点，同时将same net DRC设为on。这样就可以报错了，在CPU下面可以设区域规则，在区域规则里把via to pin设小一点，就不会报错了。
我试过把过与这个焊盘相连的过孔放在焊盘上都不报错，WHY
5楼的 点spacing rule set的第二项set values，将same net DRC设为on 就是这个 thank you！ 问题解决了

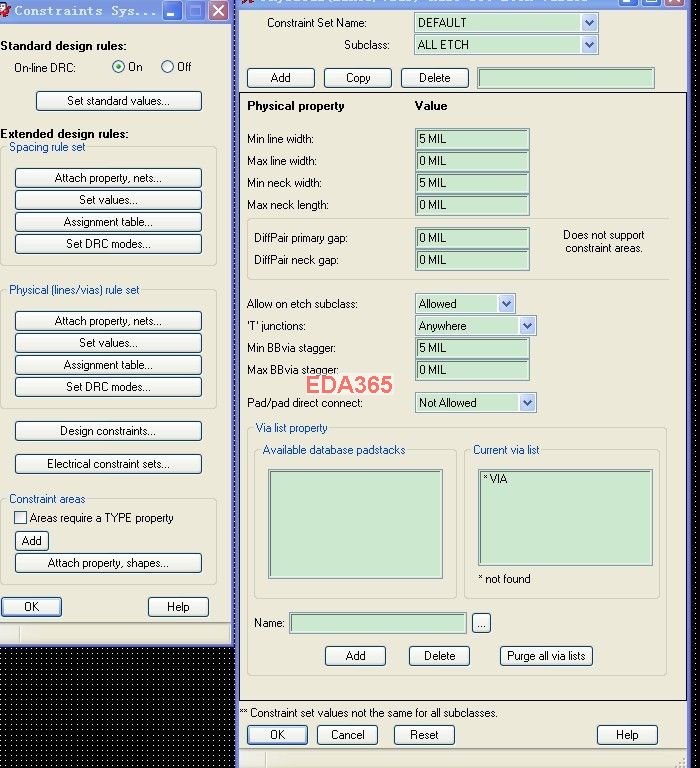

点击physicial(lines/vias) rule set的第二项set values，如图
将Pad/pad direct connect设为Not Allowed就可以了
