allegro 导入DXF问题，不能完全导入
录入：edatop.com 点击：

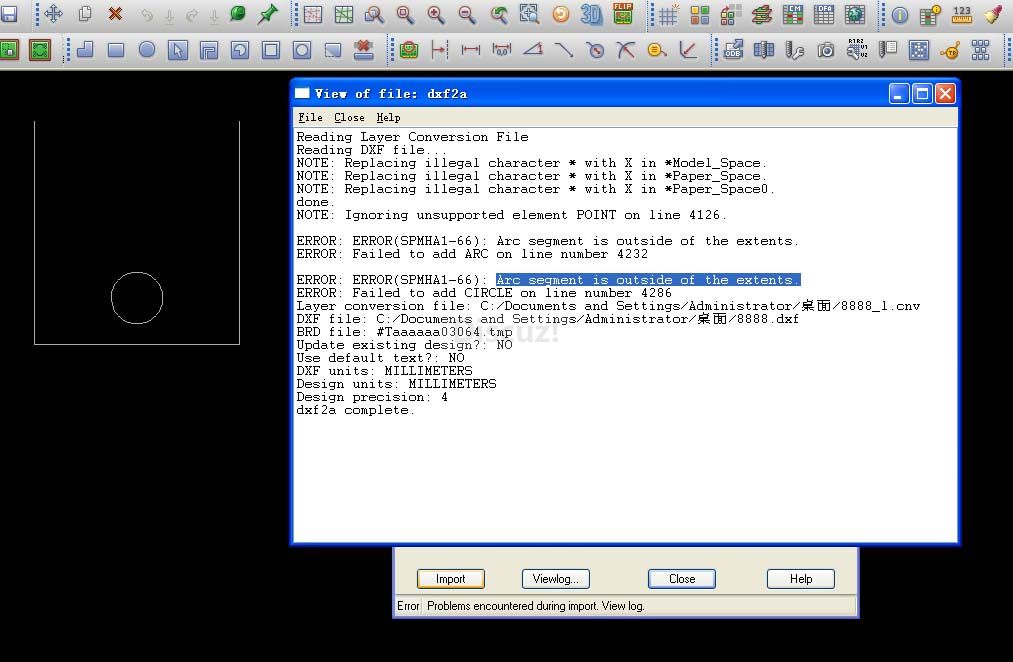

各位好，有个问题，在allegro导入DXF板框时，出现只要有圆的DXF文件都是不正确的，其他形状没有问题，请教各位，谢谢！
这个没碰到过，我导入的时候是什么都导不进去，不过已经解决了，也想有高人来指导这个新问题
让结构重画，直到导进为止，原因不再Layout，我就是这样做的
有可能是你的工作面太小，其实已经导进来了，只是显示的不全。
工作面太小 OUTSIDE
谢谢大家，问题解决了，之前是机构那边用UG软件出的DXF文件，导入到allegro就有问题，但将通过UG软件生成的DXF文件再用用autocad软件，重新生成DXF，就可以正确导入到allegro里面。
是样条曲线不能导入的，
