fanout by pick中过孔设置问题
录入：edatop.com 点击：
软件版本：SPB16.2 +hotfix 029

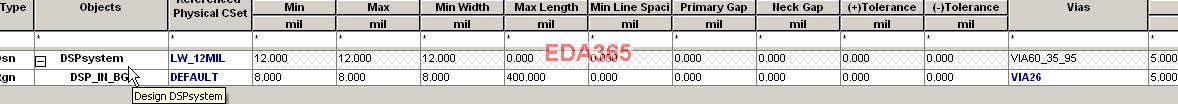

对BGA设置区域规则后，使用fanout by pick命令后，bga 扇出的过孔使用的不是我在constraint manager中给它设置的过孔，而使用的是设计默认的过孔，其关系如图
现在使用fanout by pick 命令后使用的过孔是via60_35_95，而非VIA26
问题出在什么地方?
对BGA设置区域规则后，使用fanout by pick命令后，bga 扇出的过孔使用的不是我在constraint manager中给它设置的过孔，而使用的是设计默认的过孔，其关系如图
现在使用fanout by pick 命令后使用的过孔是via60_35_95，而非VIA26
问题出在什么地方?
貌似是自动布线器 spectra 不支持在constraint manager中region区域中的约束，直接使用create fanout命令过孔是对的，嗯
吧默认的via也换掉不就行了吗
呵呵，我更想知道它们之间的区别
同问一个问题，求解
在约束管理器中 把系统中的via设置为你要的via尺寸 然后默认的via remove掉 区域规则也同样设置 然后你再fanout就via就是你设置的尺寸了 注意fanout时via不能有多个选项 智能有一个你需要的via供选择
