为什么我在allegro pcb中能看到钻孔网表,而在cam350不看不到?

录入:edatop.com     点击:

ALLEGRO PCB (15.2)

CAM350 9.5

显示格点了我看的有点眼花,看不清楚,你看一下你的器件有没没添加钻孔符号,或者看下你Gerber里面(artwork)的钻孔层有没出错文件看看,

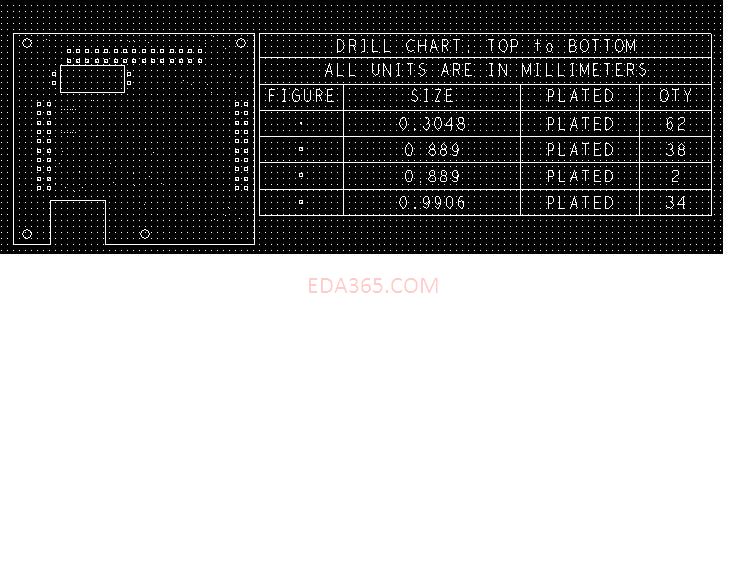

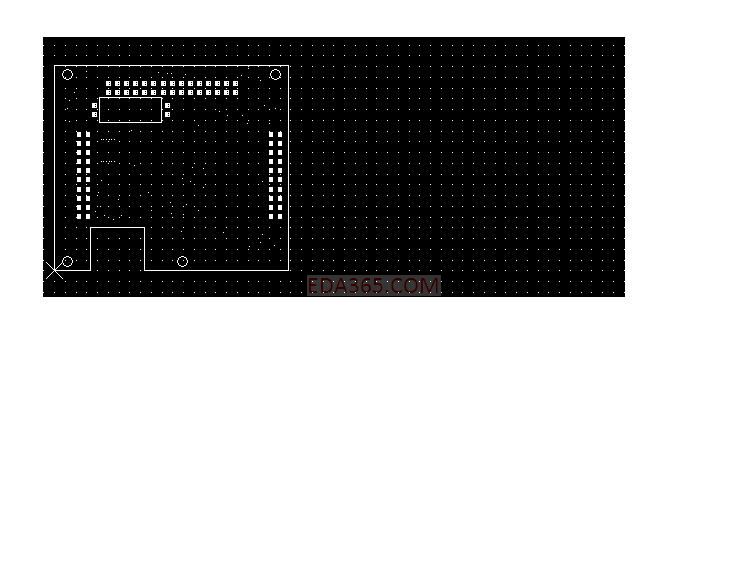

经过一下午的努力,总算解决了。就是在画allegro时,设置了Photoplot_Outline的框,只包括为PCB的outline大小,这样就只能生成outline范围内的钻孔了。也就像上图所示。
