负片焊盘显示疑问

录入:edatop.com     点击:

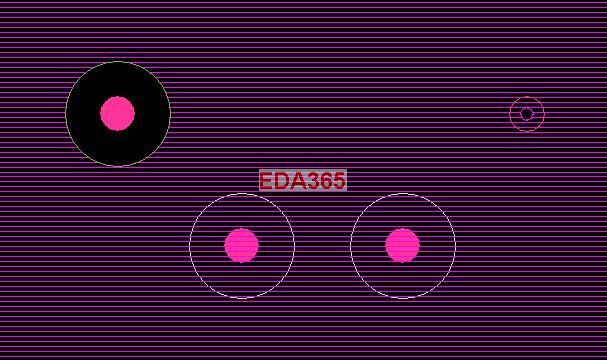

如图所示,图中有4个过孔,我理解平面和过孔关系,要么连接(如图中上面右边所示),要么不连(如图中上面左边所示),图中下面两个过孔和平面是不连的,应该如上面左边那个所显示的那样,但是图中那样显示我就不理解了,谁能指点一下?谢谢


应该是 你的平面层设置的是正片,将其改为负片,就可以看到热风焊盘与反焊盘了,在
setup/cross-section中

你试一下吧

积分怎么有低了

谢谢你,不过好像不是你说的那样

现在回帖很有意思啊,被钱扎进了医院的

小编可否将.brd上传?

取消网络高亮试一下

谢谢楼上,问题解决了

没明白

看起来好像是你避让了一下铜皮,负片不需要避让的

via设计上可能存在问题,还有就是显示选项没有打开

你看看它的属性是什么样的?正片应该是直接十字型的
