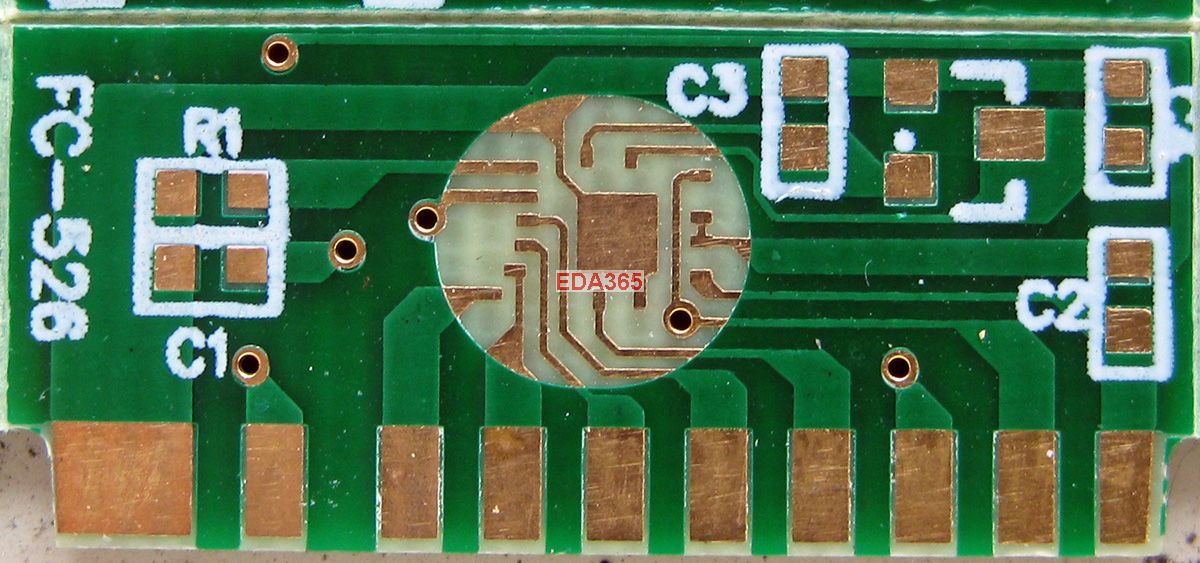

allegro里如何自定义不铺绿油的区域？如图所示.
录入：edatop.com 点击：
请高手指点,因为这种邦定板非常常用.
soldmask
可否再多指明一点点?
回复 longzhiming 的帖子
在你不要上绿油的地方铺上SOLDMASK的铜皮就可以了
非常感谢,马上试试
找了半天还是没找到具体在哪个菜单里,如何操作?
应该是add shape 选择board geometry/solder mask
照做了,但从效果图上看,非常不确定,难不成要花钱去打板试一试?
你出gerber就能看见是不是对的了呀
[发帖际遇]：ccjljy 捡了钱没交公 积分 降了 1
不是吧?这么衰，我难得回一次，人品真的这么不好
谢谢啊,非常感谢回复
靠，可以直接加啊，我以前还先做一个pad为0的封装出来，再给封装定义soldermask，看来太傻了。
学习了！
直接在铜皮做到开窗层 既可以。
回复 不知 的帖子
看到了，不好意思，谢谢
