CAM350负片层的分割线没有显示？
录入：edatop.com 点击：

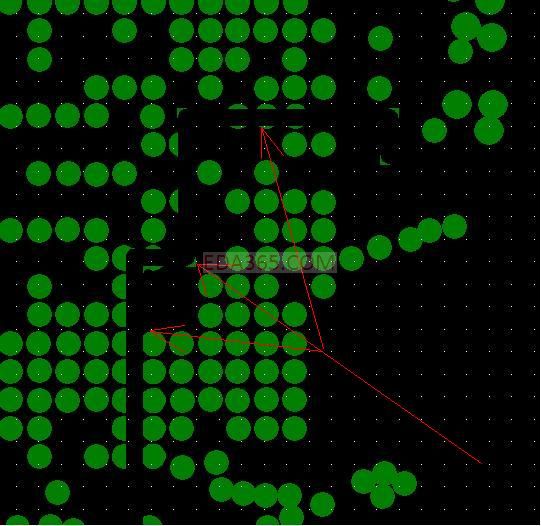

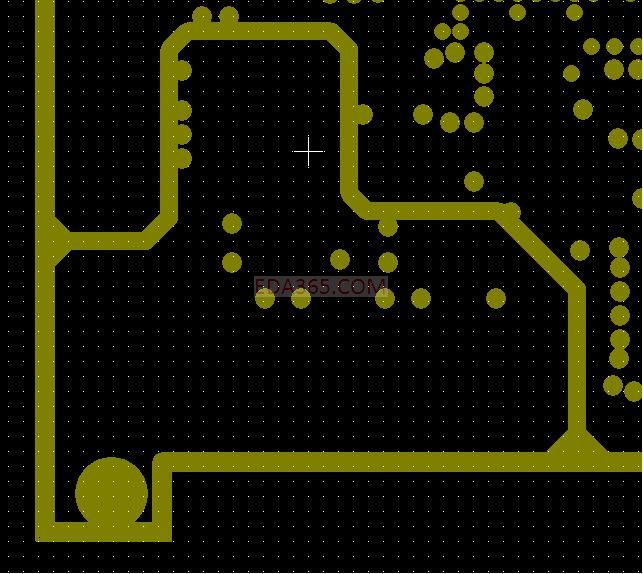

用allegro15.7出完GERBER后，用CAM350打开，负片层的分割线没有显示?如图，有红色箭头的是不正常显示的，另一张为正常的图。
搞定了，出ARTWORK格式为274X，经查明274X出gerber和274d不一样，不能加分割线，要把gerber底片层面中中的anti拿掉，再出gerber。不知这样对不对?
是这样的！
