这种线头如何快速查找（最好是同PCB能关联）
录入：edatop.com 点击：
急问在线的朋友们，现在查出有17处有“线头”的地方，座标也有出来，如何快速找到指定的座标的地方?谢谢！
在命令行输入坐标值就可以啦
谢谢3楼的朋友！
那在输入X N N时，之前要执行什么命令，是高亮?还是什么，谢谢！
根据Dangling Line and Via Report，删除板内的Dangling Line与Dangling Via.
目前只支持15.X版本
skILL

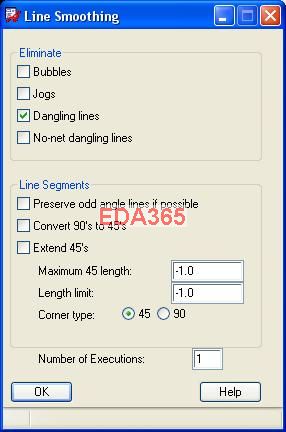

Route -> Gloss -> Parameters...
CAD_SI 你真有才！谢谢！
看来我还要再熟悉这个神奇的ALLEGRO软件！谢谢指教！
把export窗口关掉，放大图纸，显示相对应的图层，点带星号的坐标，会自动定位的！
点坐标就行
把export窗口关掉，放大图纸，显示相对应的图层，点带星号的坐标，会自动定位的！
你说的方法定位的确很准，谢谢！，但不知能不能在定位的同时“高亮”或直接删除“DANGLING LINE"
