约束器差分对问题求教!

录入:edatop.com     点击:

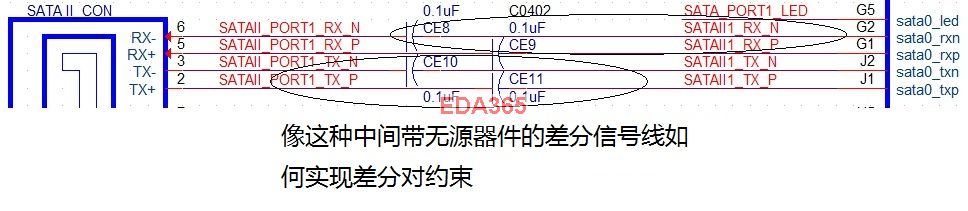

一对差分信号线中间有电容、电阻或者电感,在约束器中如何建立差分对约束。谢谢了


回复 xuzhiping 的帖子
你说的是在原理图还是PCB里面建立约束呢?

在原理图中或者在PCB中也可以,最终的目的是把中间无源器件包含进去一起约束,谢谢!

在PCB里给无源器件自动加入模型就会生成XNET.

你搜一下xnet设置

在原理图中如何设置XNET?求教!谢谢了!

设XNET!
