我做的焊盘怎么那么怪

录入：edatop.com 点击：

我想做一个最普通的过孔，孔直径0.6mm，外圈焊盘直径1.1mm，就是最常见的那种。做完了视图也对。但是一添加到pcb的时候焊盘的外形就变了，锡给的特别少，大家帮忙看看是哪的问题可以吗?谢谢！
对了，负片是自己画的，内径60外径110开口30，不知道对不对。

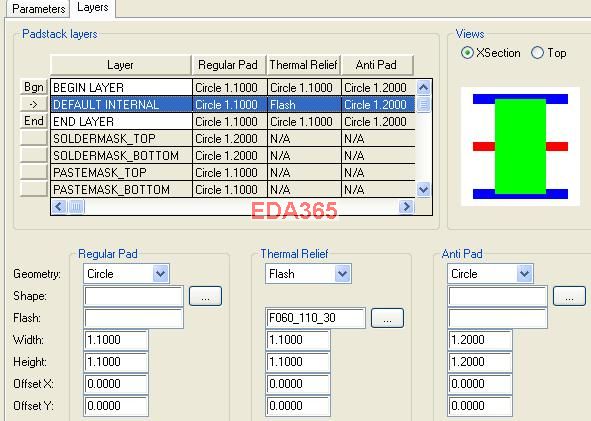

正视图

侧视图

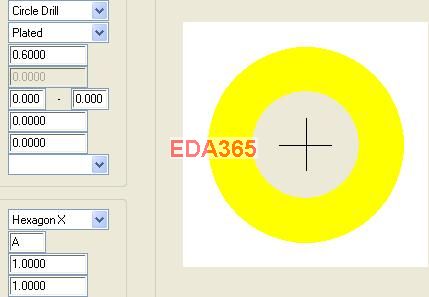

外圈的锡很少

对了还有，那可以下载常用安装孔，过孔，小盲孔的成品?不胜感激

你看到的那个环不是焊盘的环，，是阻焊的环，，！

楼上说的对。你的孔没有显示出来，需要在设计参数面板里面，display选项，把过孔显示打开

谢谢！

推荐FPM……

学习了

回复 ebaozi 的帖子
fpm是什么啊

fpm还是没有自己画的放心

回复 xupeng1002 的帖子
http://www.eda365.net:6080/forum.php?mod=viewthread&tid=45363&highlight=fpm

学习下。

来学习的

钢网不要开
