遇到难题,关于soldermask.

录入：edatop.com 点击：

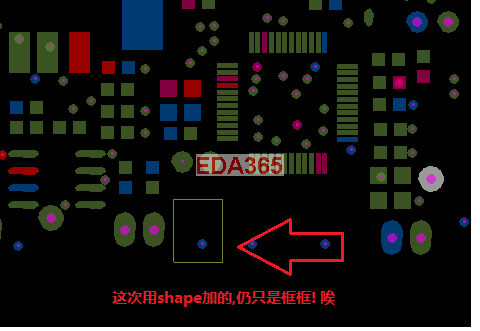

如何在PCB上放长方形或正方形soldermask? 我按论坛上的方法如下图放了一个,结果出光绘时发现并不行,想删掉结果怎么也删不掉那个框,如果是好? 后来我用Plating_Bar，便不能很随意放。形状难或不能控制好。

不懂，同样求解~！

可以删除的，你在做删除命令时，控制面板里只钩选shape一项就可

嗯,后来到另一台电脑下操作是可以.可是,主要问题还没解决----如何自定义soldermask?

什么叫自定义solder mask?形状吗?你怎么画shape铺铜就怎么画solder mask啊，只是assign不同的属性而已。
还是我没搞懂你的问题?

也就是用来散热的铜区我不上绿油.比如在覆铜的区域上放一个solder mask.

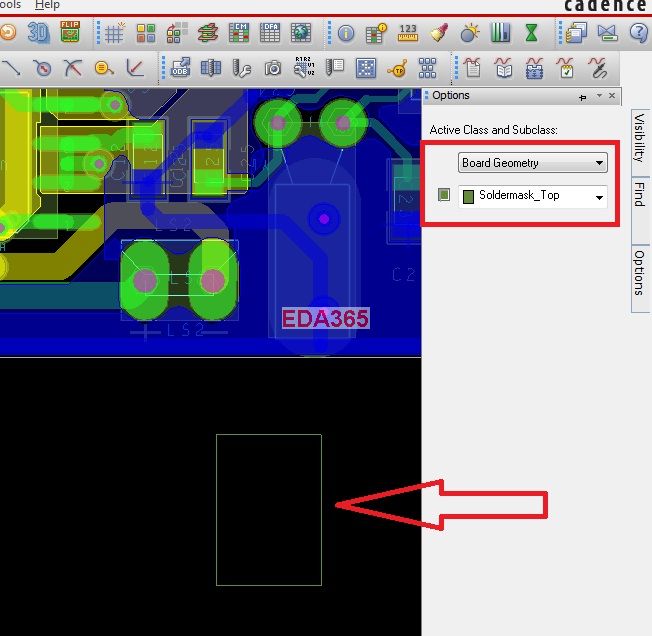

shape-rectangular,option中选择board geometry-soldermask就可以了

感觉小编添的shape是在选择add菜单下面添加的，应该在shape菜单下面去选择所需要的形状来画！

谢谢,我再试试.

试了,不成功,我快崩溃了

不行的话，在top层画一个，z-copy过去！

谢谢啊,后来就在一瞬间莫名其妙的又可以了.真是好怪,又遇到新怪问题,请帮解决,这问题我发现好几天了http://www.eda365.com/thread-51884-1-1.html

把它倒出来再导进去看看哟

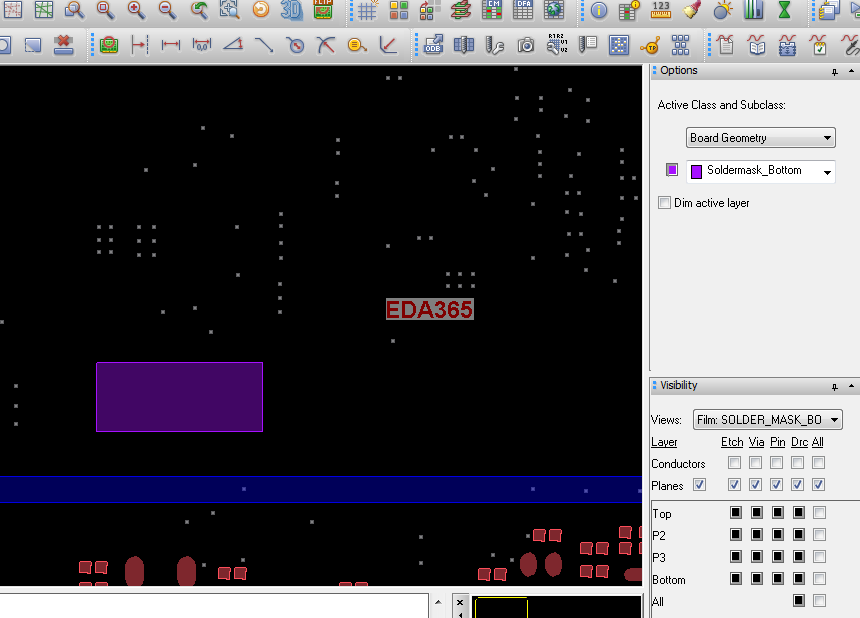

可以画一个ＥＴＣＨ层变成静态铜皮，然后z-copy到soldmask,这样肯定可以

要说明的一点就是必须变成静态铜箔
