关于ibis模型如何转换为dml

录入:edatop.com     点击:
最近比较郁闷,小弟刚刚学习CADENCE仿真,cadence不支持ibis模型,必须将ibis模型转换为自己识别的DML才可以用,我现在不知道怎么转换,我只知道15.2的转换方法,16.3不知道如何转换,希望大虾们可以指点一下啊。

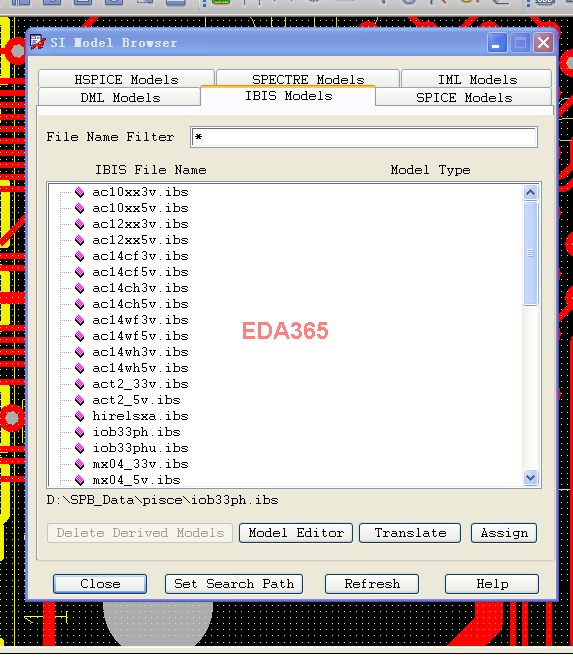

当我点击下面的 translate按钮后,根本不能转换

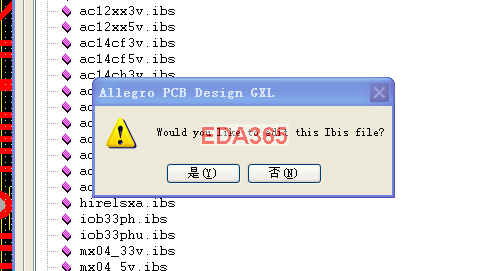

提示如下:意思是问我想不想编辑它

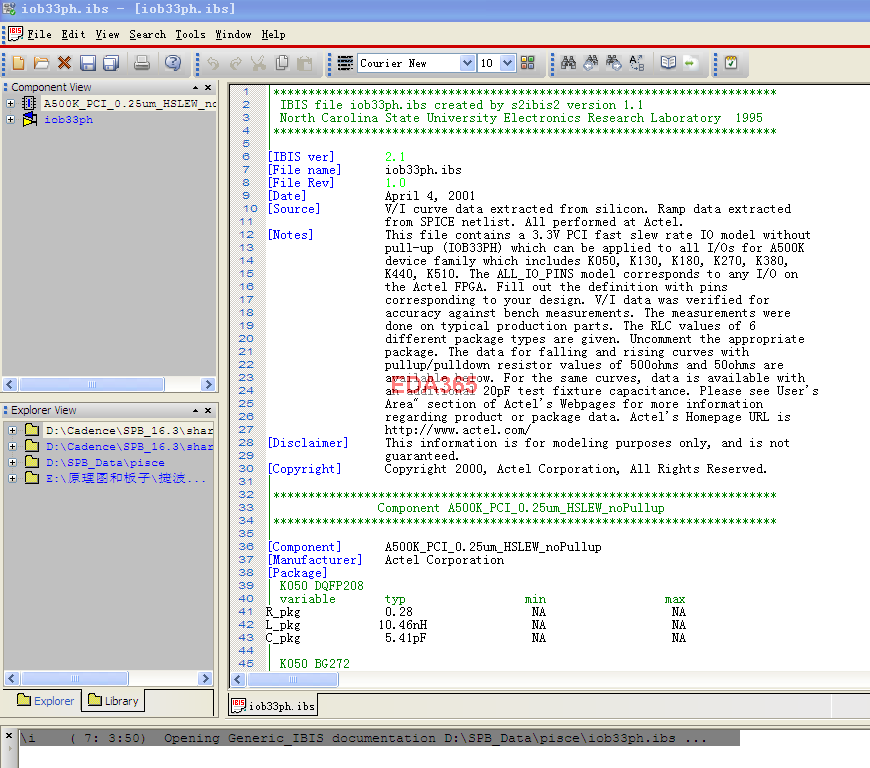

我用的是CADENCE16.3 ,我点击YES 出现了IBIS编辑窗口


但是 我只是想转换为DML文件啊

用cadence下的Model Integrity打开IBIS模型,右击点IBIS to DML就会自动生成了

6L正解。
