按页放置元件出现问题，请大家帮忙一下！
录入：edatop.com 点击：

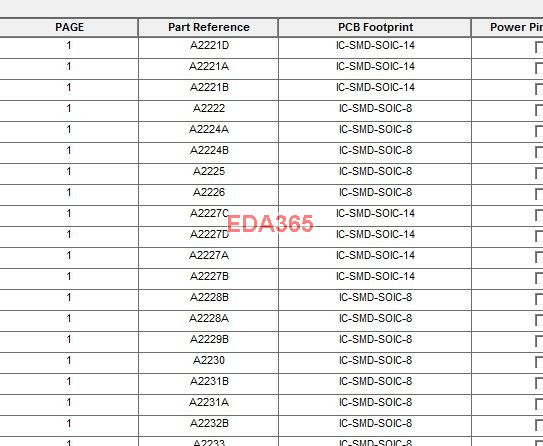

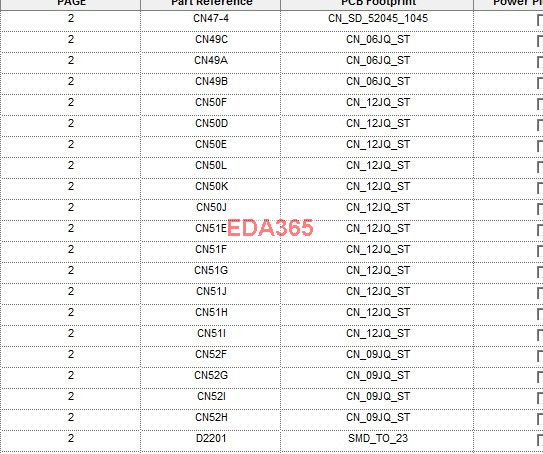

1、我就是想在ALLEGRO中，能够按页放置元件。我在ORCAD中的设置是这样的，给每一页分配一个属性，如下图PAGE1和PAGE2。
2、然后就是我在生成网表的时候，在PCB EDITOR选项里点SETUP,查看allegro.cfg文件，我发现里没有PAGE=YES的内容，
接着我就把其加了上去；
3、在PCB EDITOR选项里，我选择ALLOW USER DEFIND PROPERTIES,随后就开始生成网表了，可是就是通过不了。出现的错误如下：#9 Error [ALG0013] Conflicting values of following Component Instance propertie
s found on different sections of CN49.
PAGE
#10 Error [ALG0013] Conflicting values of following Component Instance properties found on different sections of CN49.
PAGE
#11 Error [ALG0013] Conflicting values of following Component Instance properties found on different sections of CN49.
PAGE
我不知道是怎么一回事，因为之前我没有在allegro.cfg文件里加上PAGE=YES这一条，可以顺利生成网表。再说了，由于这个错误，我也进行重新放置端子了，可我改来改去的，到头来还是重复性的错误。请大伙帮我看看这是什么问题，谢谢！
2、然后就是我在生成网表的时候，在PCB EDITOR选项里点SETUP,查看allegro.cfg文件，我发现里没有PAGE=YES的内容，
接着我就把其加了上去；
3、在PCB EDITOR选项里，我选择ALLOW USER DEFIND PROPERTIES,随后就开始生成网表了，可是就是通过不了。出现的错误如下：#9 Error [ALG0013] Conflicting values of following Component Instance propertie
s found on different sections of CN49.
PAGE
#10 Error [ALG0013] Conflicting values of following Component Instance properties found on different sections of CN49.
PAGE
#11 Error [ALG0013] Conflicting values of following Component Instance properties found on different sections of CN49.
PAGE
我不知道是怎么一回事，因为之前我没有在allegro.cfg文件里加上PAGE=YES这一条，可以顺利生成网表。再说了，由于这个错误，我也进行重新放置端子了，可我改来改去的，到头来还是重复性的错误。请大伙帮我看看这是什么问题，谢谢！
原理图2
原理图1
