在allegro的布线过程中如何让POWER或GND这样显示？
录入：edatop.com 点击：

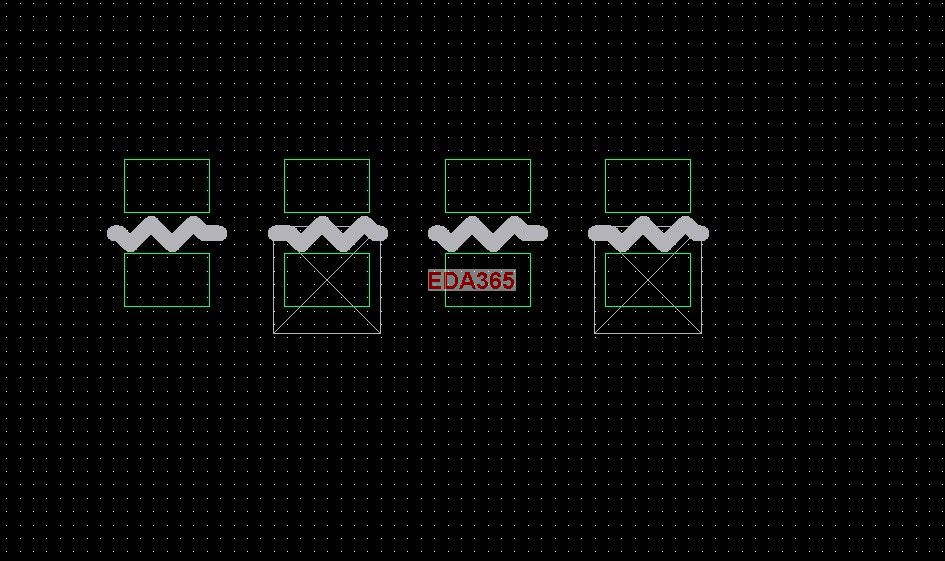

各位高手，如何在allegro的布线过程中，让POWER或底线，这样显示下?
给NET加VOLTAGE
回复 flyingc381 的帖子
多谢！
回复 flyingc381 的帖子
如何添加，可以说的详细点吗?
edit properties或者Ligic Identify DC Nets
1 .edit / prorerties ~~ 點選 NETS
2 . voltage ~~ 輸入數值 EX：0V
即可
回复 flyingc381 的帖子
问题已解决，谢谢！
学习了
回复 flyingc381 的帖子
如何改变显示符号的大小?急。
能说详细一点吗?我也要想知道?
不错，这个看着不会那么混乱
回复 zhousea 的帖子
你的怎么弄的?我的怎么不现实啊?
