Allegro出的3D图
录入：edatop.com 点击：
搞了一下solidwrks，感觉还蛮简单。导出的3D图可以方便机构设计，加快产品设计速度。但感觉还是Altium.Designer做的效果更好。

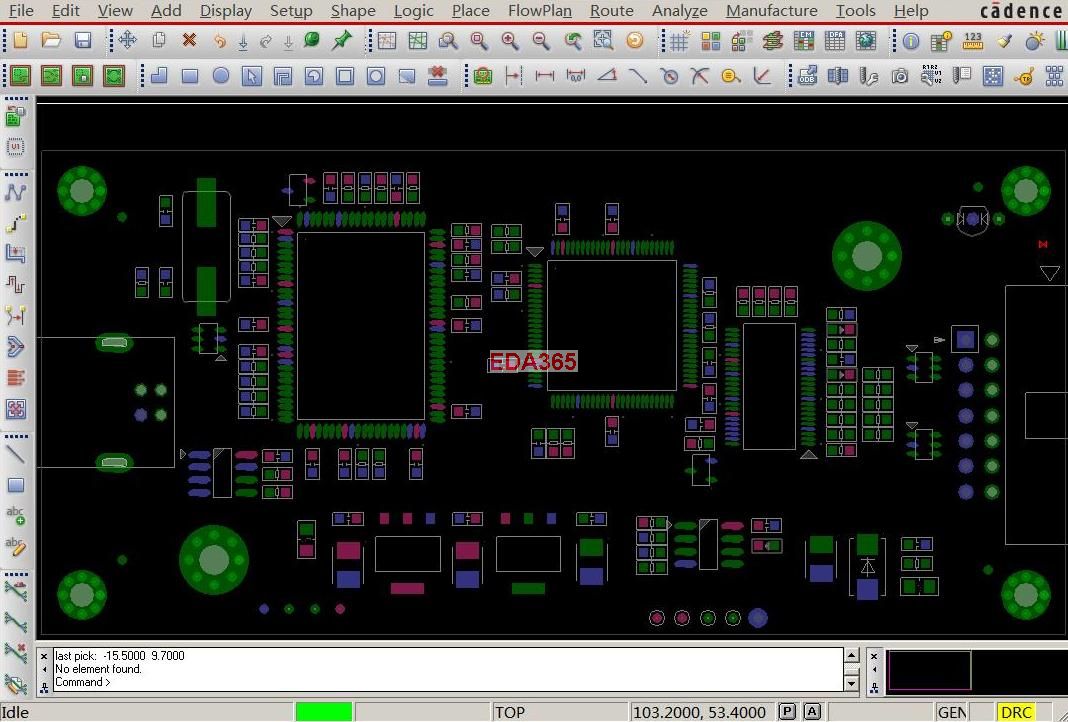

看一下Allegro出的3D板……
首先要定义封装的高度。打开封装之后，Setup-->Areas-->ackageHeight，然后选中Place_Bound_Top，定义高度，注意单位。将来出3D图就是以Place_Bound_Top为截面长出来的一个柱体，只是没有Altium.Designer的效果好。
出3D图，打开brd,File-->Export-->IDF。

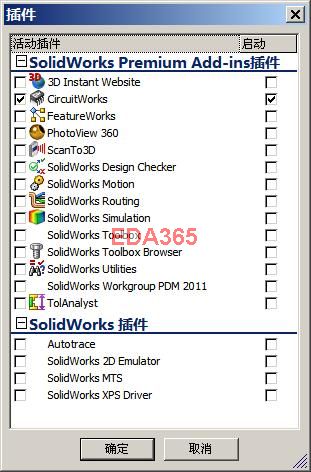

Solidworks要启动一下CircuitWorks插件，启动solidworks，工具-->插件，然后选上CircuitWorks，确定。

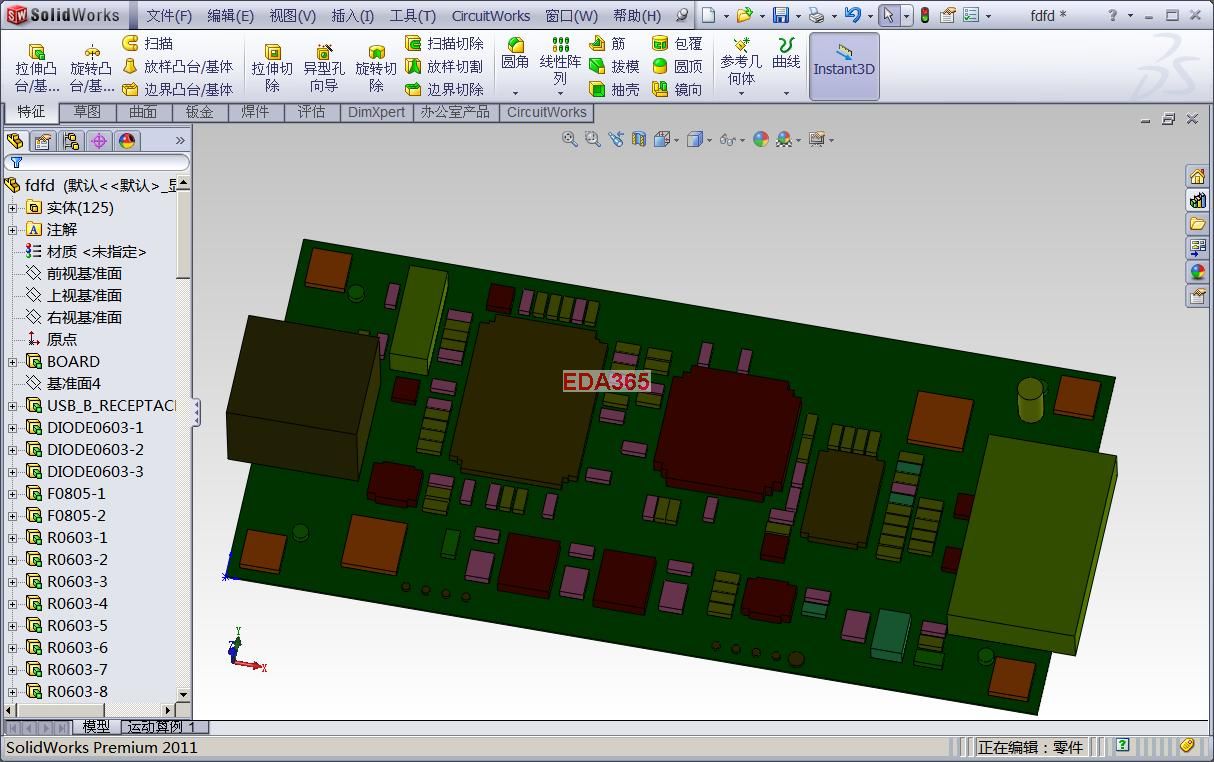

solidworks打开-->文件类型选IDF，打开刚导出的.bdf文件。效果如下：
这个板子有点像68013+cpld+缓冲器做的JTAG调试器
回复 nbhand 的帖子
是的……
不错
so good~！
支持原创
很好！
不错了，不过做高速板才有挑战
乌拉乌拉，我来膜拜
