做贴片图时如何显示元器件的值？
录入：edatop.com 点击：

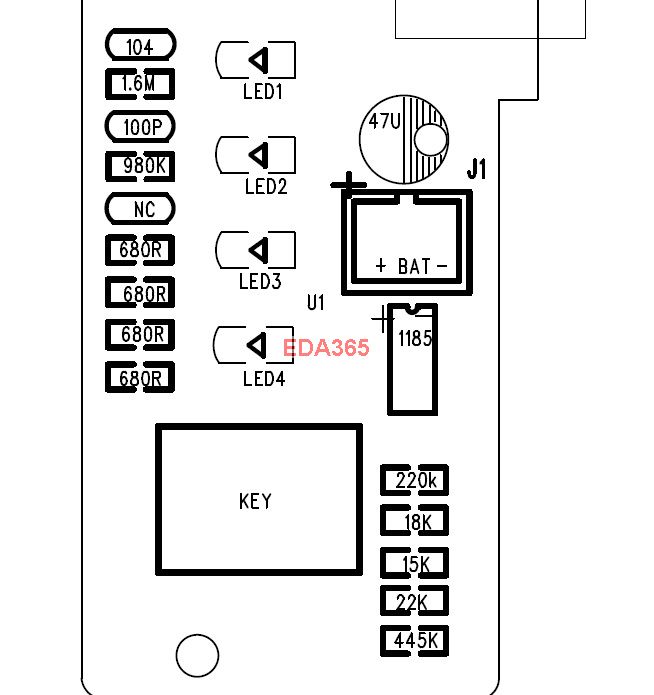

做贴片图时如何显示元器件的值?
回复 longzhiming 的帖子
搞不明白你的问题！
不清楚，路过帮忙顶！
这个应该是装配用的
方便手工焊接调试等
值要在原理图里面就设置好
然后导出带有此属性值的网表
导进去把相应层打开 设置为一个光绘层 输出就可以了

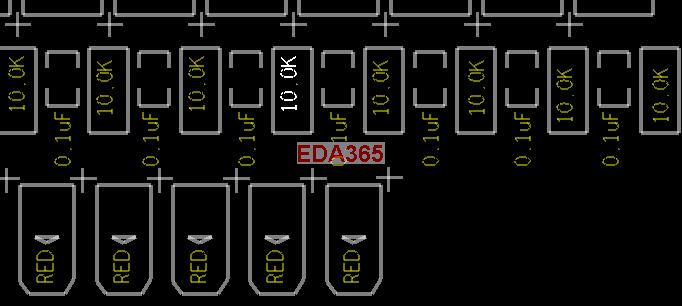

PCB封装除了丝印外还要建有 COMPONENT VALUE 属性
class COMPONENT VALUE
subclass ASSEMBLY_TOP
TEXT CONTENTS:
"10.0K"
非常感谢
搞定了,用*字代表值
