过孔导致的延时 如何等长处理

各位硬件同胞们，我有一个问题想想问问大家，ALLEGRO 可以做等长，相信大家都知道，但是这种等长只考虑到了线的传输延时，但是不同的线的过孔数目可能不一样，有的线的过孔多一些，有的则少一些，过孔多的线必然有较大的延时，如何让ALLRGRO知道过孔的延时啊。这样做的等长我觉得才更加合理。

你设置好一组线的等长约束后，线上所打的过孔在计算长度时自然就算在内了，当然你的叠层参数必须设置好，因为关系到信号线换层时的层间距。

好好看下线长，应该是把过孔算在内的，如果没算在内的话说明你的等长约束设置有问题；

把 Z Axis Delay 打开

2L，过孔的相对于导线的长度是自动计算在内吗?同样的叠层，过孔的大小，焊盘的宽度有无影响?还有阻抗的连续性如何控制?望高手解答

求详解

回复 CAD_SI 的帖子
你说的是allegro直接就有的快捷键或者工具吗?在那个菜单下，没有看到啊

回复 CAD_SI 的帖子
"把 Z Axis Delay 打开",在哪个菜单下?没找到 ，请指点一下，谢谢！

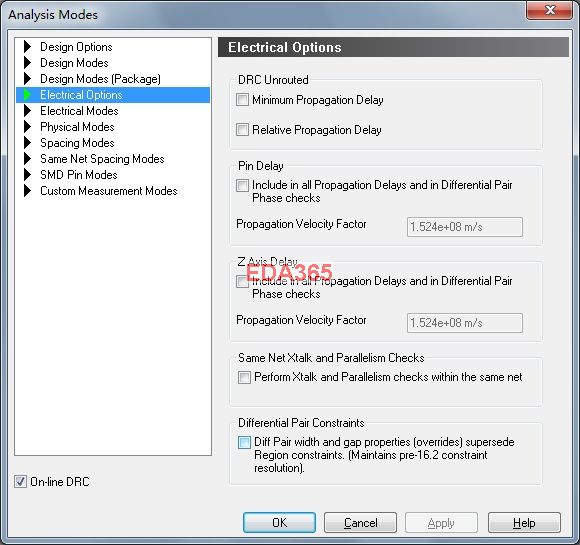

规则管理器里 Analysis 菜单里

你说的是过孔的寄生电容导致的上升沿退化的问题吧

回复 CAD_SI 的帖子
把这个打开就能使线上所打的过孔在计算长度时自动计算在内了吗、?

你打开就OK了

回复 jiaoweiyong 的帖子
请问你用过这个功能吗，用过的话详细说下，我发现打开或者关闭这个功能，同一走线会发生很大变化，现在正在布等长，这个到底要不要打开，纠结中……

谁用过Z Axis Delay 的具体说下啊

谁用过Z Axis Delay 的具体说下啊
