请问：16.3打印1:1的PCB图时，1张A4纸不够，如何多长A4纸分部分打印后再拼接到一起呀
录入：edatop.com 点击：
各位领导：16.3打印1:1的PCB图时，1张A4纸不够，如何多张A4纸分部分打印后再拼接到一起呀！
在线等呢！
高人给指点一下呗！谢了
打印到pdf，到外面一些可以出大图的地方出。
这是打印的技巧，与allegro无关
有道理，谢谢！

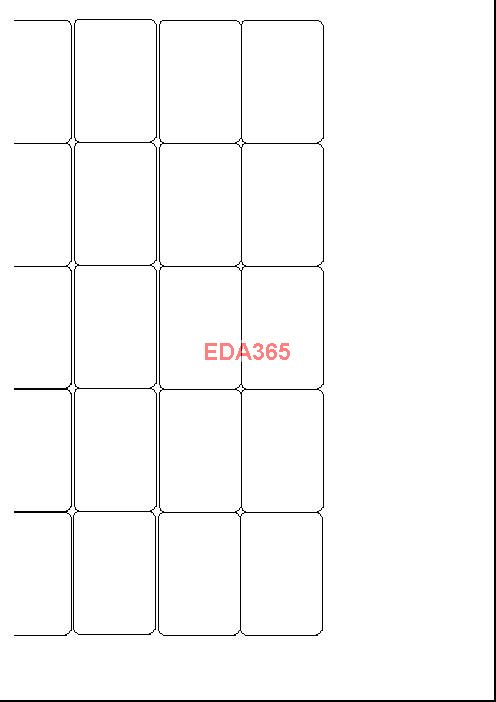

先将图在ALLEGRO中变成1:1大小如图,我的图没你的大假如我的图是那么大的

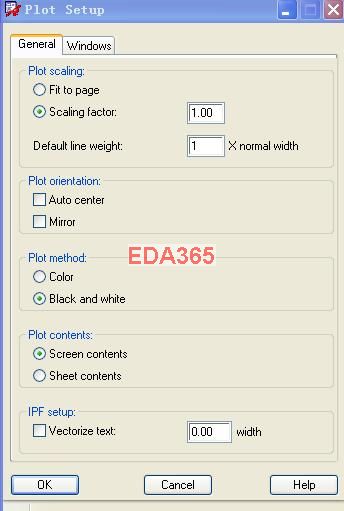

然后打印设置如图:
windows那一页只要勾起来不用改,然后就可以打印了,后面是关键,看我的预览

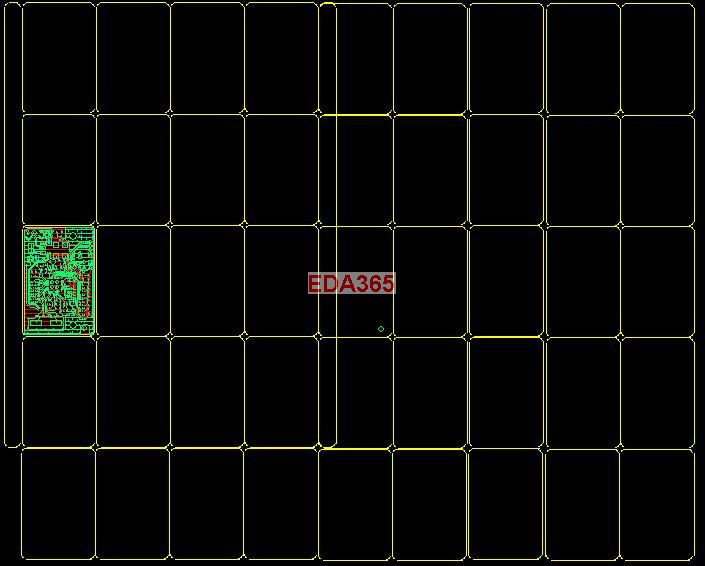

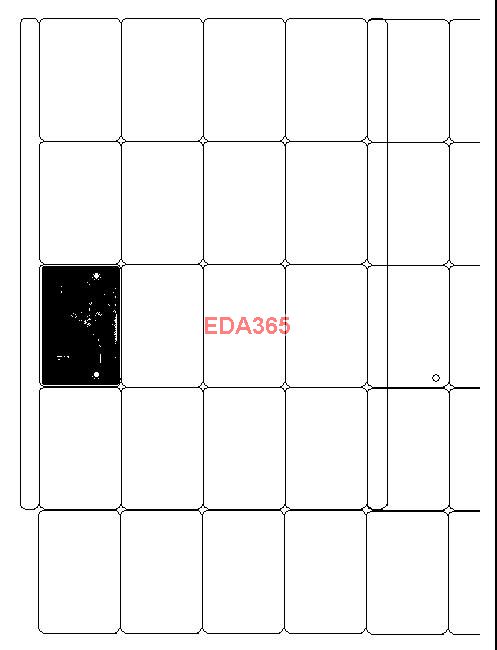

这张是我第一次要打印的效果然后你将PCB图往左平移到你没有打印到的部份如图:
这样就OK了..
做这些前先要把PCB的工作区域加大一点,让图可以移到你要的位置
同感；；我也想问怎么设置，，我昨天没找到答案就自己搞了下。把PCB图窗口设置好，比如你把PCB 窗口刚刚好看到你的PCB 全部导出PDF 再来打印
