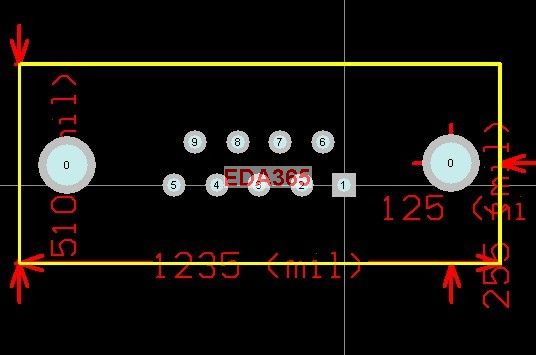

allegro中怎么放置相同编号的 pin？如下图的 0管脚
录入：edatop.com 点击：
应该是不可以的吧，这样生成不了psm文件
为啥要用两个0管脚?这个应该是protel的东西，而且是个不严谨的东西，要舍弃
说的有道理，要学好的东西！
在15.X系列的版本中可以将“0”去掉改为“ ”，16.X系列就必须有序号，如：1，2, 3，4，。
可以设置无电气性能管脚
可以按顺序排列数字，要不就建成NPTH孔，如果是pth孔，就按顺序排列然后再原理图中在添加俩个pin号给个GND属性。
要么改为10 11 同时原理图库也修改10 11 接地，要么放置机械孔，但是接地就不好处理了，推荐第一种
学习
要舍弃PROTEL,不要把那些不好的习惯带到ALLEGRO
观念需要更新呐
围观学习
那是安装管脚，把它们改成无电气属性焊盘。
