allegro中异形钻孔的制作
录入：edatop.com 点击：
刚刚转用CADENCE，不太熟悉

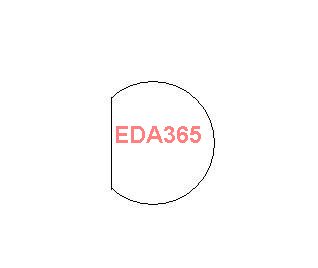

需要在板子上开一个异型孔（无电气属性），形状如图。
请教应该如何操作?
需要在板子上开一个异型孔（无电气属性），形状如图。
请教应该如何操作?
pads里是这样操作的，只要在输出的钻孔层上面手动画2dline就行了，不知道在allegro里面是不是这样处理的，敬请高人回答！
虽然问题比较弱
大家也不要吝啬嘛
allegro里面也只画个OUTLINE层就可以，GERBER出来就好了
正如楼上所说的，那就对了，PADS与ALLEGRO还是有很多相似的地方呀！
这样就可以了是吧?
谢了！
