请教以下16.3 区域约束规则设置是怎么设置?
录入:edatop.com 点击:
请教以下allegro 16.3 区域约束规则设置是怎么设置的,15.7里有,但是16.3中不知道怎么设置。谢谢了

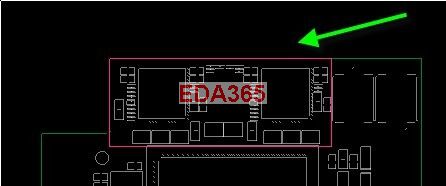

常用铺铜命令划区域,
画的class设置;

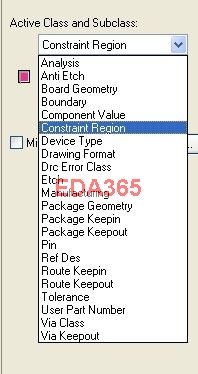

指定铜皮——指定reign,输入名称,回车,再去约束管理器设置相关约束参数即可!
常用铺铜命令划区域,
画的class设置;
指定铜皮——指定reign,输入名称,回车,再去约束管理器设置相关约束参数即可!
貌似,现在的约束设置更复杂了,有高手有快速设置方法不
163的约束规则已经很简单和人性化了,主要是你要去了解约束管理器的设计思想!
http://www.eda365.com/thread-38813-1-1.html
一样迷惑啊
2楼正解,5楼的更给力
嗯 谢谢分享 学习了
这个讲解是对的,
谢谢分享
