请教各位高手一个简单的RF电路板
录入：edatop.com 点击：

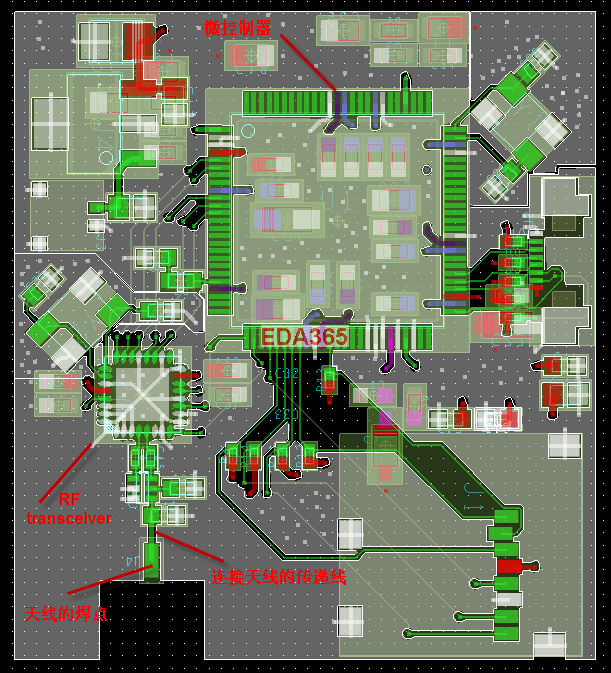

小弟是学机械的 因为研究需要做一块简单的电路板
带RF天线 2.4GHz的频率
其他方面都好说
如何连接Radio Tranceiver 和天线之间我不是很确定
难道只是计算一下连接线的阻抗
让它等于50欧姆就可以了
需要其他方面的处理吗?
不知道各位有没有做过这么简单的东西
或者有什么参考资料推荐我去看一下的
请不吝赐教
带RF天线 2.4GHz的频率
其他方面都好说
如何连接Radio Tranceiver 和天线之间我不是很确定
难道只是计算一下连接线的阻抗
让它等于50欧姆就可以了
需要其他方面的处理吗?
不知道各位有没有做过这么简单的东西
或者有什么参考资料推荐我去看一下的
请不吝赐教
如不需要过FCC认证,用频谱仪看看或实测只要发射功率达到你要求就好了,计算不得那么多.
芯片处的阻抗与天线的阻抗是不一样的，中间要经过一个阻抗匹配网络，才能把信号经过天线收发，不是简单的加一个50欧的导线。由于PCB的设计与工艺不同，即使你接照厂家的设计指导来做，出来的效果有时也不太理想。建议调试阶段加一个pi型电路，把电路调节到高质量状态。
谢谢。阻抗匹配网络?是说平衡-不平衡转换器吗?
为了同其他级相连接，常常需要把不平衡放大器的输出信号转换成平衡信号，所以就要用平衡-不平衡转换器把平衡线或电路转换成不平衡线或电路。反过来也是可行的，平衡-不平衡转换器也能把不平衡状态转换成平衡状态。使用时，要求阻抗相匹配。
