allgro转DXF问题请大家指点下
录入：edatop.com 点击：
用allgro转dXF时，导出的文件用CAD打开0焊盘和过孔不是一个圈就是一个实心圆，怎么设置才能和allgro原图一样

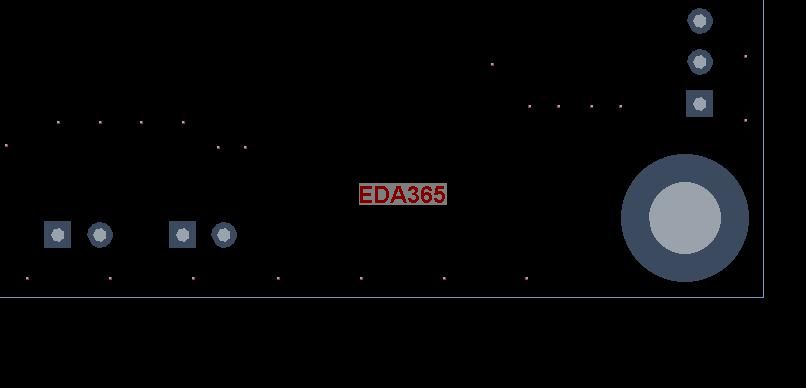

这是allgro原图

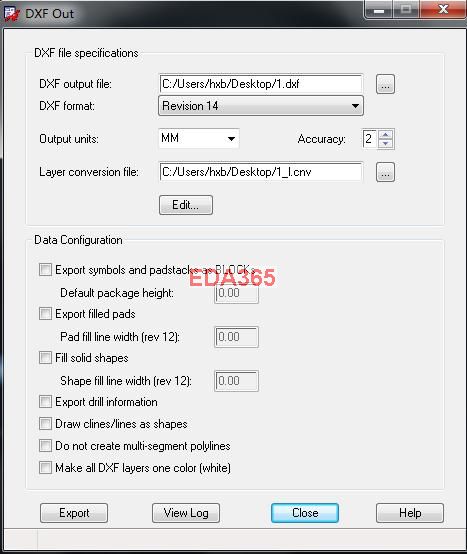

设置界面没有勾选

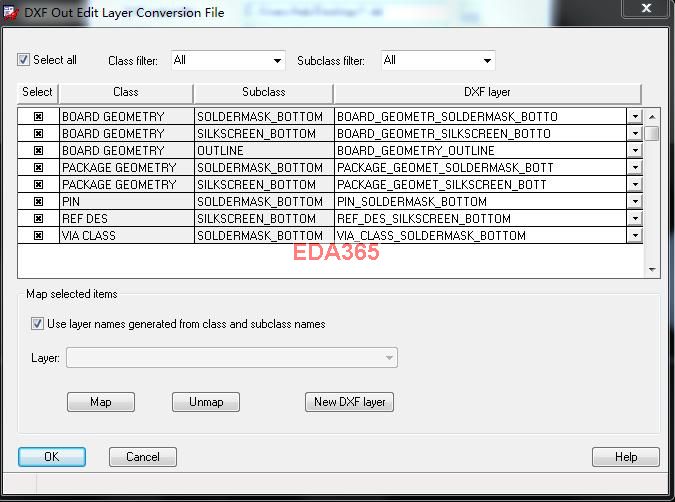

层界面然后得出的是这个图，只有圈
把设置里的EXport filled pads 选上得出这个图实心的圆
搞半天没搞明白怎么得出和原图一样的东东，哪位高手帮帮忙！
土办法，钻孔符号做的和钻孔尺寸一样，导出空心焊盘和钻孔符号
非常感谢，改的话是不是很麻烦，对allgro不熟，图是别人给的
还真不知道allegro是不是可以导出这样的图，mentor是可以的。
把要导出来层面打开试试，不要的就关掉
:o
