怎么在元件下面再放元件 没有drc错误 注意不是mirror
录入：edatop.com 点击：
有时候有大的器件，很浪费空间想在下面放些小的器件 改怎么操作呢 才能不出现drc错误
如果是15.X版本，如下图：
双封装
把大的那个封装的place bound top的高度改为0.
小的改为0也可以吧
学到了。
学到了、、、
加NO＿DRC属性也可以……
fjdaklj 做大点，下面的放到里面就行了、
回复 ztg328 的帖子
如果是16.2版本：

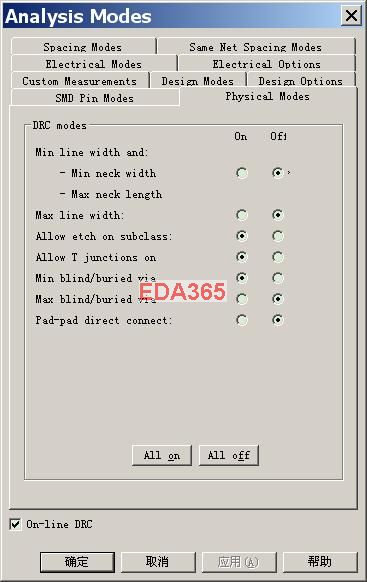

首先，打开约束管理器，菜单：Analyze->Analysis Modes,如下图，最后一项pad-pad..，改成Off就好！

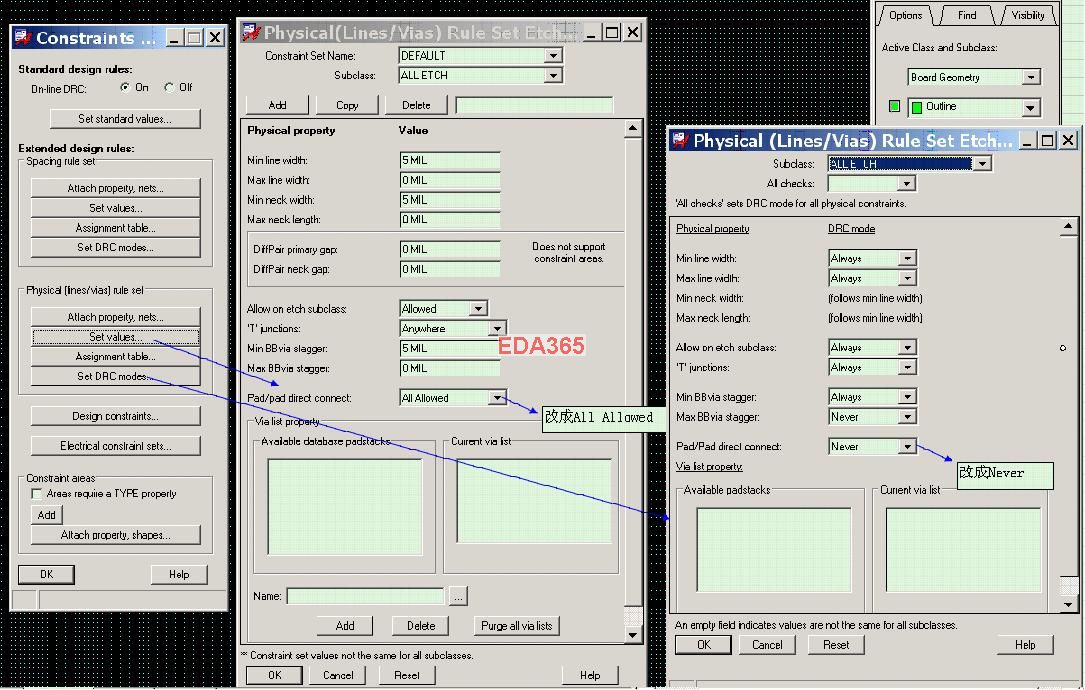

如果是15.X版本，如下图：
明白了
place bound height 设置min高度
同意楼上的
学习了
