DDR3布线问题！

你看看相关的芯片手册，应该会有介绍的

芯片介绍了T型的...

T行是首选

T型走不下...4片颗粒！菊花链DQ组间等长很迷茫！

CPU是什么片子?

TI的an3892！还没上市！

还是按芯片推荐来用T型，菊花链自己的仿真下。

仿真不如实践

有经验的分享一下吧！让大家都学习一下，互相帮助嘛！
谢谢！

...实践太浪费成本了！高手指点下！

同样期待高手指点

期待

从DDR3的信号特点来看，菊花链是最佳的拓扑，曾经用T型拓扑发现DDR3频率只能在800MHz，而用菊花链频率上到了1066MHz。
以下是Marvell AP510中关于DDR3等长的要求，给你参考一下：
菊花链拓扑结构走线，终端匹配电阻放于末端；
走线间距2倍以上线宽，绕线间距3倍以上线宽；
数据线最长不超过4000mil；
数据线分支长度不超过200mil；
数据线等长误差+/-5mil；
所有差分长度误差按+/-1mil;
1000mil<本芯片时钟线长度-本芯片数据线长度<10000mil；
-500mil<本芯片时钟线长度-本芯片地址线长度<500mil；
芯片地址线接到总线分支长度<200mil;
地址线、时钟线到终端匹配电阻长度不超过500mil；

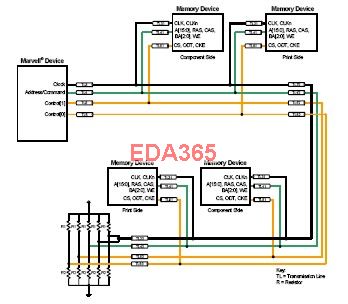

以下是其地址和数据线的拓扑结构图片：
