请问：allgero PCB中如何自动把全部元件编号放在元件中间？
录入：edatop.com 点击：
allgero PCB中可不可以自动把元件编号放在元件中间，不用手工一个一个移动。如何操作，谢谢！
貌似不可以！
找skill！
论坛上有个SKILL你可以找找，挺好用的
其实Allegro没有弱智到这个地步，而是另辟其径。

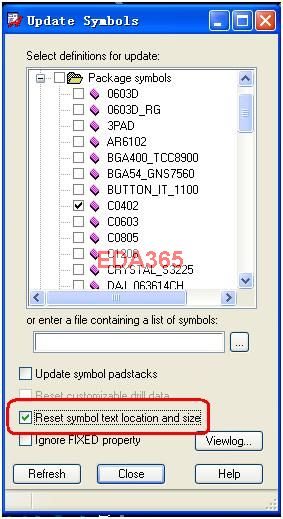

快速将元件标号放在指定位置的一种方法：打开相应的元件符号封装库，将应用层（如Ref Des/Silkscreen_Top）的标号移到指定的位置，然后保存。在PCB文件中执行菜单命令Place→Update Symbols…，打开Update Symbols对话框如图所示：勾选相应的元件封装符号，同时在底部的更新选项中勾选Reset symbol text location and size，执行更新Refresh按钮，可使元件标号的位置、字号与封装符号库保持一致，从而实现快速摆放元件标号。
此方法元件标号摆放的结果，只是确定了标号与元件的相对位置，标号会随元件摆放的方向和角度不同而与想要的效果不尽一致，还需手动旋转调整；
此外，封装符号库中的字号设置的内容应与PCB中同样字号设置的内容保持一致，才能达到相同的效果。

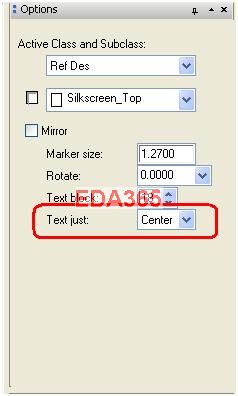

同时，建议做封装库时就将标号的位置调整确定好再保存，以免以后再反复更新；在添加元件标号时，选项板的Text just：选为Center，如图所示，这样在PCB中标号也不会随字符多少而偏移。
学习了
回复 交流 的帖子
大哥，你用的是什么版本，我用的15。5好象不行
大哥，你用的是什么版本，我用的15。5好象不行
