求助，PCB中关于引脚交换

录入：edatop.com 点击：

使用引脚交换功能时，总提示“Pin is not swappable because the swap code is zero ... pick again.”
该怎么解决，请各位指点一下，谢谢

在原理图上的PIN GROUP里面设置分组

回复 muziheshui 的帖子
具体怎么办呢

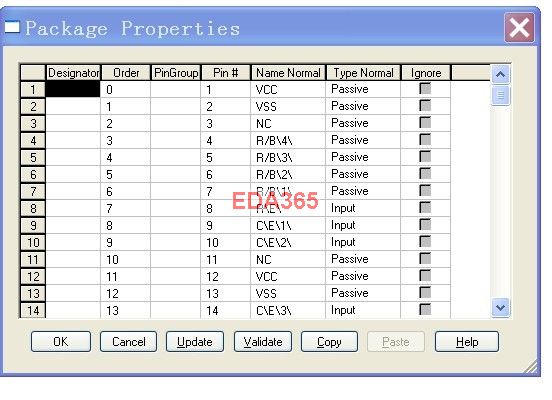

在原理图中点击你要换PIN的元件，右键Edit part，接着view-pakeage，然后点击edit-properties弹出

在里面的PIN group中把你需要换PIN的编号在一组，但是要注意有些事不能随便换的。

回复 muziheshui 的帖子
谢谢

pingroup栏设置元件引脚是否可以交换，只需要在pingroup中输入相同的数字，相同的数字的引脚可以交换，但该数字不能为0，软件不支持－－－摘自周景润书第三版P231.
（PS：增加pingroup后，需要重新生成netlist）
