关于 动态覆铜 焊盘很铜的连接线的宽度问题
录入：edatop.com 点击：
小弟 最近遇到一个问题，想请教各位高手，就是当我在动态覆铜的时候 ，焊盘和铜是十字连接方式，这些线的默认的宽度是5MIL,请问在哪里可以修改这个宽度值，我截个图看看啊

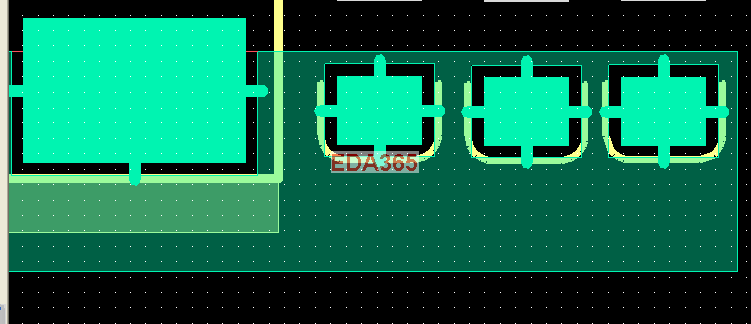

如图
你们看到了吗 那些十字叉 线 是5MIL，我觉得太细了，在哪改值

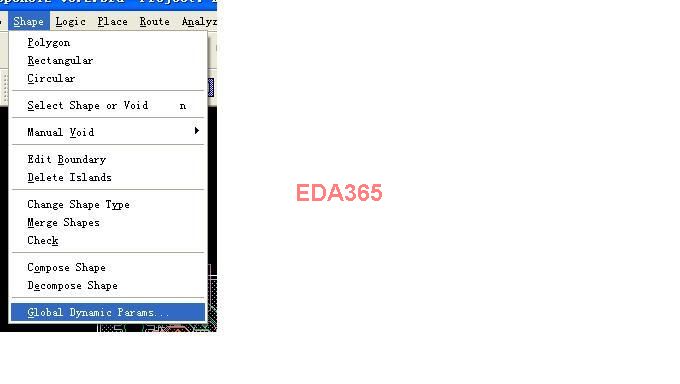

如图
楼上正解，可以全设置成full connect
那样对于小焊盘器件来说，焊接会有问题的
我不想全部链接 我只想改线宽啊

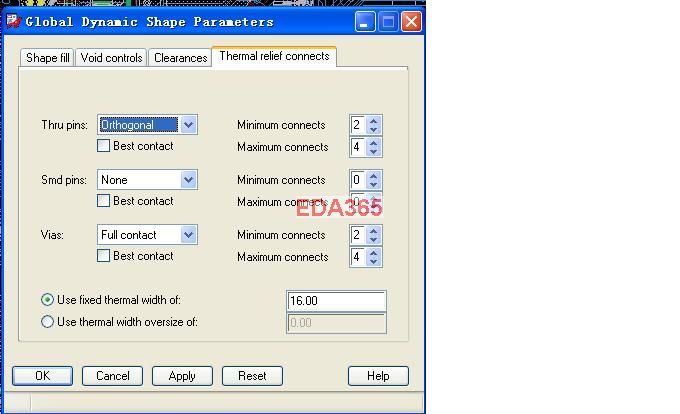

到动态铜皮的属性里面改，就是三楼第二个图里面的use thermal width oversize of 这里填你要的数值。
谢谢谢
如果是不同的器件走不同的宽度呢?
这个好像不行吧
同意二楼的做法
Use fixed thermal width of：表示系统会采用固定线宽的thermal relief
Use thermal width oversize of： 表示系统会采用Physical Rule Set 内的Min line width 的线 宽设定值
回复 winricky 的帖子
手动走你需要的线宽不就得了?
回复 weilaiqiangren 的帖子
非也，非也
约束驱动设计
如果全都手动控制，，
还要约束干嘛
回复 flyingc381 的帖子
我觉得他应该指的是铜箔与焊盘的链接线宽，而不是其它具体的信号线吧?
