从protel转用allegro画PCB诸多新手问题请教！

我用的是15.5
1.在布动态敷铜的时候如何避开某个区域?（如protel画个keepout方框）
2.在已经画好的图里画route keepout的时候 显示E- Segment crosses shape, pick again！
3.请问我改动线了以后 怎么rebuild敷铜?
4.另外怎么查看或修改已有的敷铜属性?比如网格间隔 线宽等等
5.在LAYOUT里能修改现有网络吗 还是必须到原理图里
有好多问题 先问这些吧。 多谢大家不吝指教！

你下载于博士的cadence看看.论坛里有视频吧,你先看看阿呵呵,视频里面讲的很详细是15.7.

加油啊呵呵

没人理我啊。回答一两个也行啊。高手们啊~~

你的问题太浅太基础了,又多,没人愿意答.全部答完也累,我还是给你答第一题吧,看图就是了:

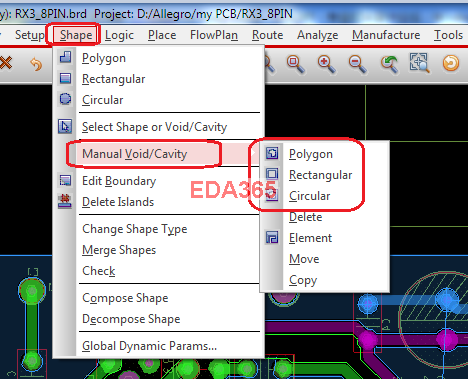

1.画个routekeepout区域
2.没遇到过
3.shape》select shape or void/avity，选择要修改的铜，右键update shape
4.shape》select shape or void/avity，选择要修改的铜，右键parameters
5.见图

回复 panjuan 的帖子
呵呵 好的 谢谢！

回复 longzhiming 的帖子
非常感谢！我最后选择用这种方法解决避让 其他 诸如画keepout 不太成功

回复 gn165625076 的帖子
非常感谢您的耐心解答！
还想请教下
1.routekeepout区域需要在什么特定的条件下画么 还是无论合适都能画在任何地方 只是DRC能查到错?
3.可能我的版本低吧

选择shape之后 右键 菜单里面没有update这个选项
4.在parameters里有些类型、规则之类的 我想看line width 、space这些敷铜的属性在哪儿看呢?

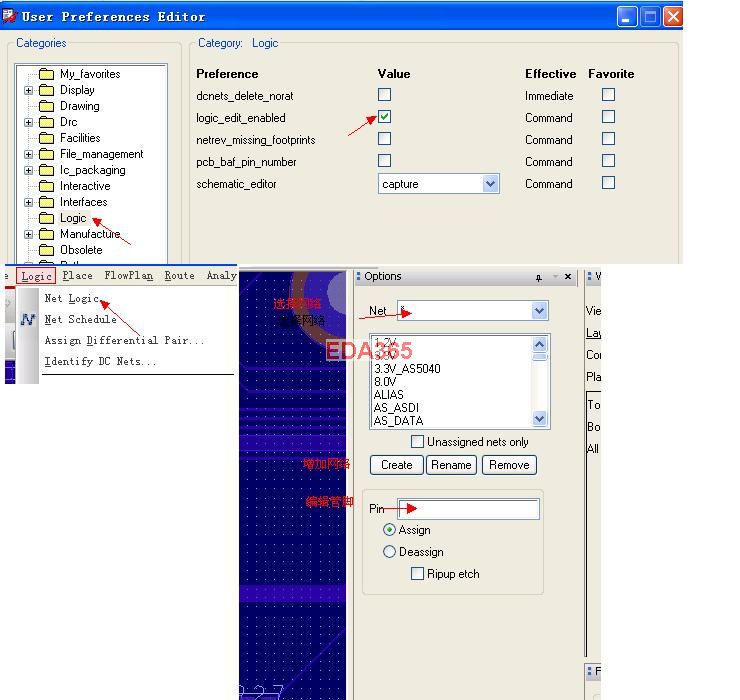

5.在您说的net editer里我学会了怎么添加删除网络 那如何在PCB上直接修改某个器件上的网络呢 比如把U1上第3脚上的GND网络删掉
再次感谢您的耐心解答！
期待您的回复

楼上几位说的很清楚，我就不多叙述

assign 是增加网络，deassign就是删掉

回复 gn165625076 的帖子
您好 请问下assign上面那个PIN是填什么用的? 另外我可以只改这个器件的这个脚上的网络么 我老觉得一net logic就把所有这个网络都选上似的

你可以增加一个网络，把新增的网络赋予这个管脚，这样不就只把一个管脚的网络名改了吗

回复 gn165625076 的帖子
谢谢谢谢！明白了~ 多谢多谢~~~

学习什么分配网络，谢了。
