请问这样打洞还有问题啊？！
录入：edatop.com 点击：

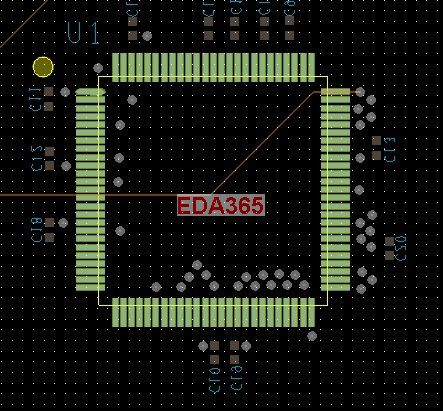

会不会太密哦?！
走线打开是这样滴，请高手指教！
有问题，平面层的电源和地会有通道狭窄甚至打断的危险，你设计完了打开负片层看看就知道了
一般是没问题,不过你可以2个或3个一排的打VIA,也是挺好的
像你这么打地层或POWER层是一整块还好,如果正好下面就割了那么大的一块POWER,那就断掉了..或通道不足了..
是不是把两皮排过孔的拉开，就可避免通道问题
niuwa 说的很对，曾经我看过一资料说，这样打孔可能会造成地层和电源层在这个地方断层，加大回路阻抗，尽量不要形成断层吧。
