像这样的十字交叉的线，大家一般怎么处理？
录入：edatop.com 点击：

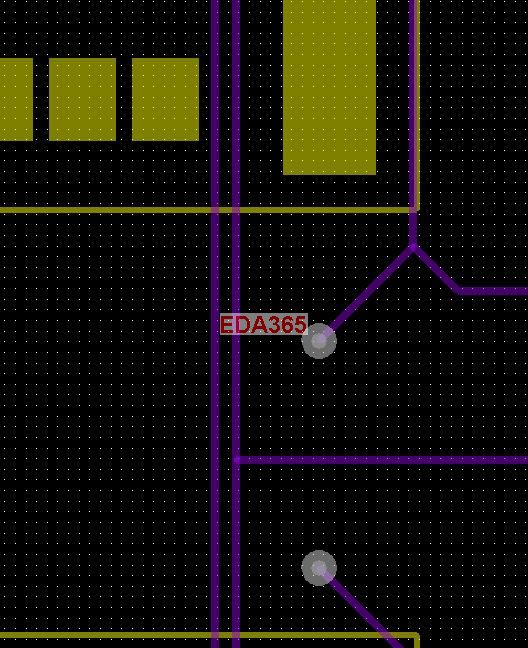

如图：有两个不同元件的2个pin分别拉出一根到第3个元件的某个pin。
我们通常不会走成直角，最好是走成120度的线。
如果直线45°走线的话，从数学上讲，你是走不出120°的线的。
还比如：
这个可以
你的意思是改成这样：
?
走120度应该是最佳的效果了
120度是最佳也是最常用的方式；
thanks
我们原来在交叉的地方会盖上一片圆形的铜
- -下面那个图。你两根线都往过孔上走不就行了。这样阻抗失配的地方就只有过孔一个点。而像您那样先合在一起然后再去过孔的方法。有两个阻抗失配点。
你是说右上角的三叉连线?
学习了
！
学习了
为什么不走成菊花链?
