allegro中铜皮自动产生的void在90度角以下是圆角,但是90度角以上就是非圆弧避让,如图,本该产生红色区域的避让,但是软件产生了蓝色区域的避让,生成不必要的铜皮尖角,有设么地方能够设置这个避让角度?


像mentor中的避让就是对的,使得走线或焊盘到铺铜的距离始终是设定值,也不会产生麻烦的尖角,如图,即使走线的拐角是90度也处理的很好,但是allegro在拐角处得避让明显大于设定值,尤其是锐角的时候差别很大,16.5菜单中发现可以把拐角设定成full round,但是软件对拐角的处理还是不完善,它只是单纯的把90度或钝角用个半径固定的圆弧代替,依旧存在拐角避让大于设定值的问题

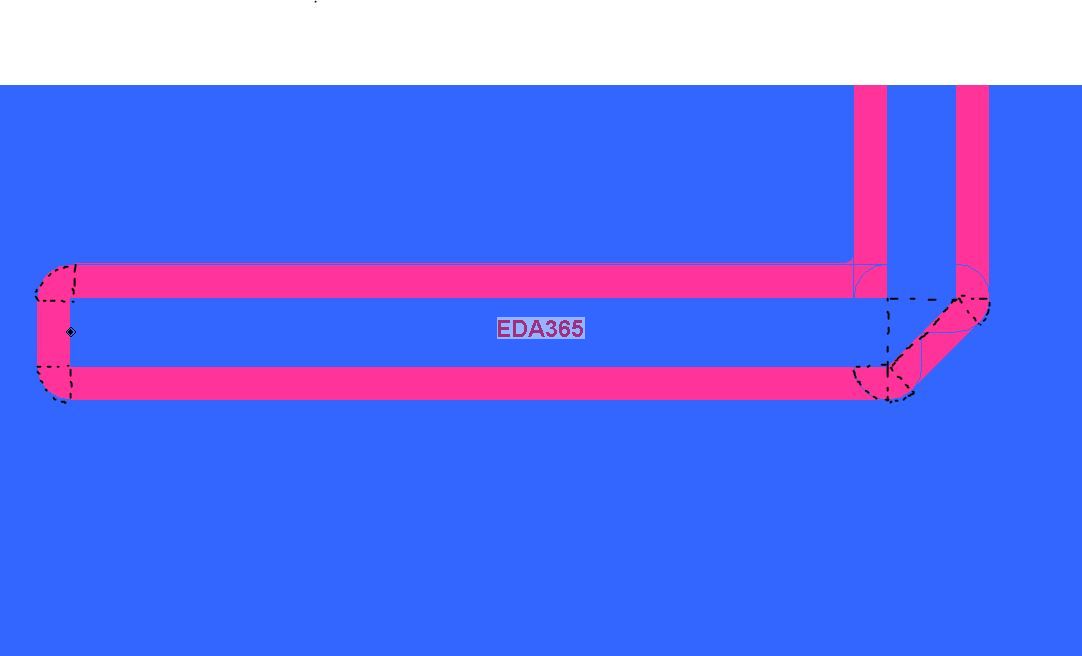

mentor中的做法

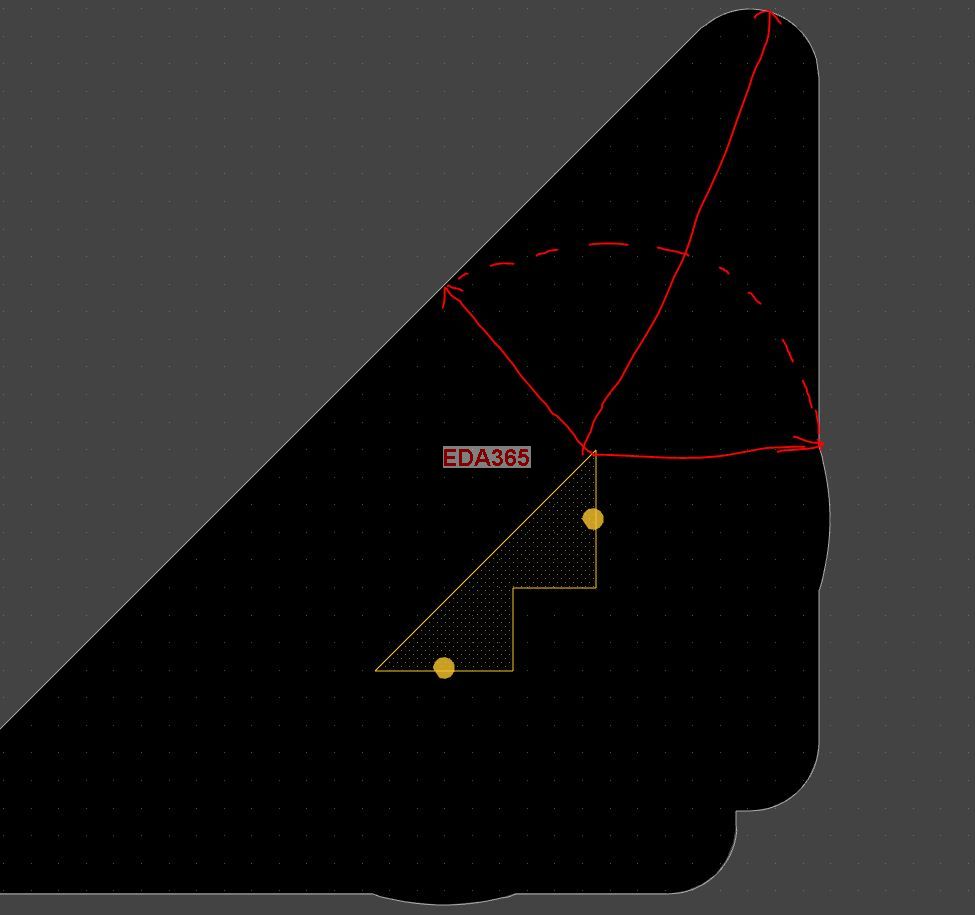

锐角的拐角避让距离严重超标


新的选项,把所有避让变成圆弧

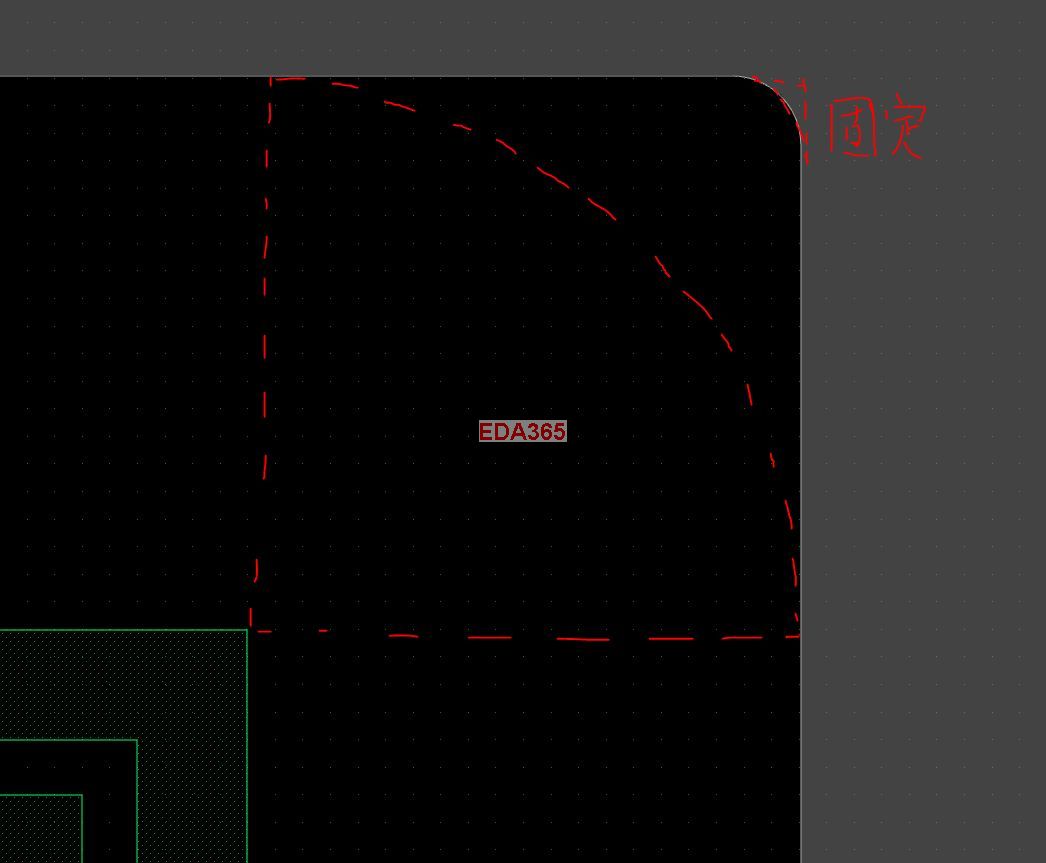

单纯的以一个固定的圆弧代替直角避让

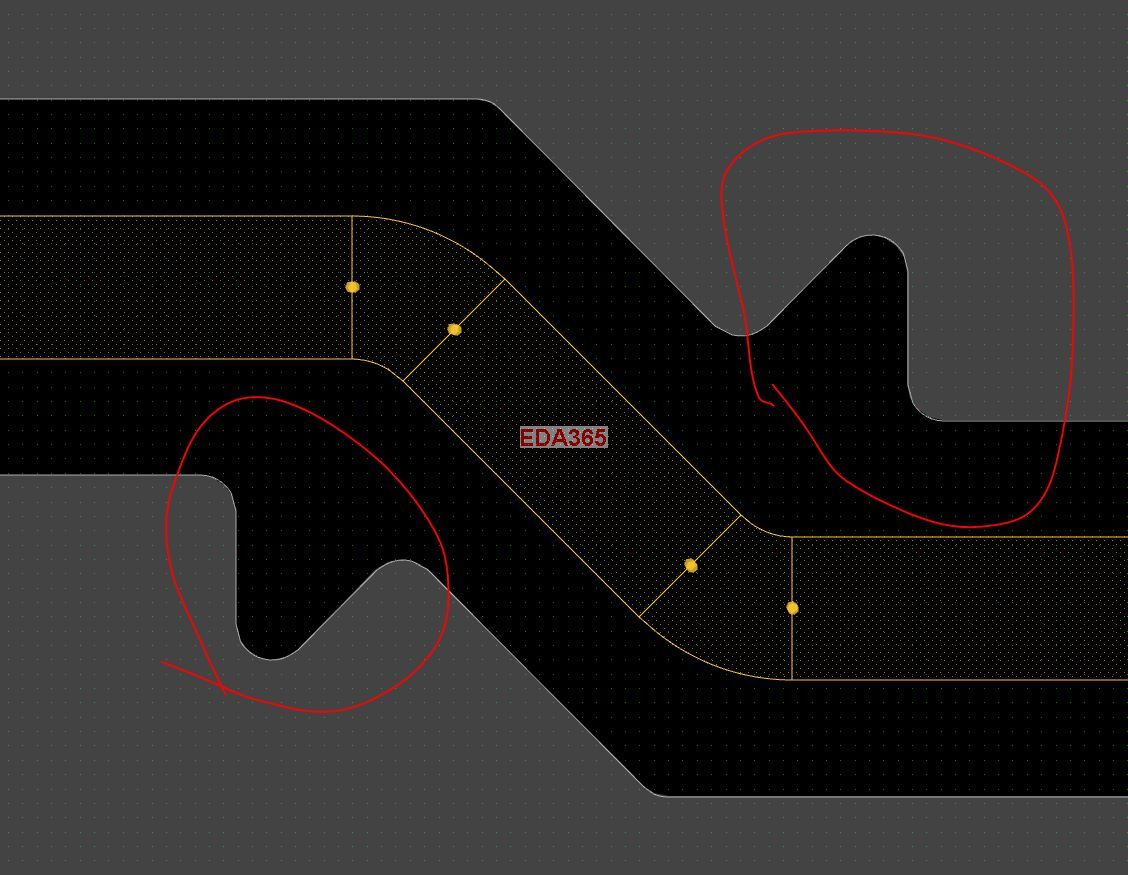

角度越小,避让超标越严重


allegro的RF简直没法用了~


一般保守的方法是,删除,重来。

回复 rx_78gp02a 的帖子
会使用RF pcb?
有没有这方面的资料?

还不会用,不过它的功能不是很复杂,allegro的iff接口有问题!

是不太好用(但如图中还是有好的啊 ),不过,实际应用中小于90度的应该太少见了吧?


不明白什么意思,实际中好像没有用到这个功能啊

我表示 你可以设置shape---shape的间距为你要的 比如避让地1mm 然后画上anti etch然后再改小规则为0.5mm啊什么的再铺铜皮 保证按你的要求的来啊

画anti etch? 整板画,不难画吗?

难画吗应该不会吧 只是花时间而已  格点设小一点1mil 你要怎么弧度怎么搞都行 自动避让很多会有LZ那问题的

学习一下

mark

看看
