出光绘是显示的层数不对是怎么回事
录入：edatop.com 点击：
点下artwork之后出现对话框，然后发现列表跟实际板层结构比少了2层，分别是+12v和-12v
请问这是怎么回事
请问这是怎么回事

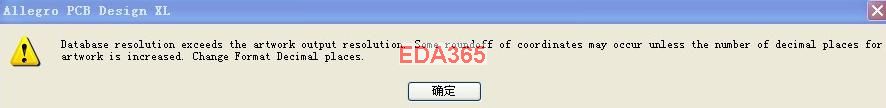

artwork里面的层是要自己添加的，默认的只有top和bottom层，跳出来的那个对话框是说你的fotmat设置不对，是指精度，一般设为3，5
回复 向日葵 的帖子

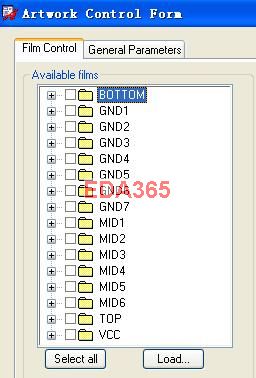

我指的是这里。我的板子18层，这里只显示出来了16层，剩下正负12V的两层都不让我选。
解决了，我设计的该层叫“+12V”，系统默认是用相同的名字作为光绘的层名，但是“+”系统认为是非法的，索性就不给我写出来了，让我自己去命名。
不错，又学习了，感谢
学习了
不错
我一般用5.5的
