求助：关于Flash焊盘无法显示的问题
录入：edatop.com 点击：
最近用Allegro画了一个双层网口的封装，其中的过孔用了flash焊盘，如图一；但是当我把该器件放入pcb板使用时，相应的flash焊盘就自动变成了Rectangle焊盘，而且怎么改也改不回来，如图二。
后来我执行了以下操作：Tools--Padstack--Refresh--Refresh all Padstacks，然后点击View Log，出现下列提示语句：
Design is an old-style flash design. Any thermal relief geometries will preserve name but set Geometry to Rectangle.
PS：我用的是16.3的版本
请问有哪位高手碰到过这类情况，请告之，万分感谢！
后来我执行了以下操作：Tools--Padstack--Refresh--Refresh all Padstacks，然后点击View Log，出现下列提示语句：
Design is an old-style flash design. Any thermal relief geometries will preserve name but set Geometry to Rectangle.
PS：我用的是16.3的版本
请问有哪位高手碰到过这类情况，请告之，万分感谢！
DB Doctor
对于16.3的版本，可以用下面的方法，15的暂时不清楚。
板子的数据有问题，找一个可以显示flash的板子上export——parameter，导出除了gerber设置的其它设置，在不能显示flash板子导入以上设置，再更新焊盘就可以显示了。

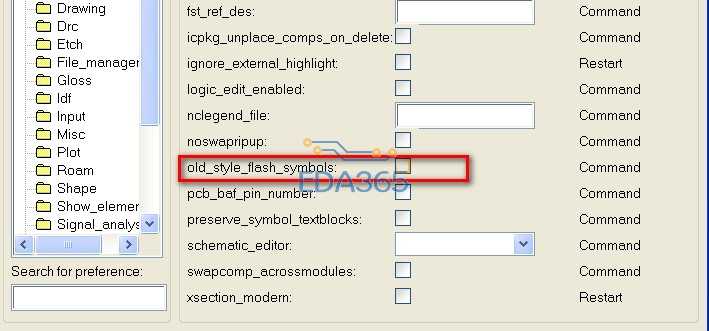

新建板的时候，不要勾选这个选项。
楼上的厉害，我也遇到这个问题好久了都没找到答案。也看到这个选项，但以为去掉勾选就可以显示出来了，谁知道要在建板子之初就要这样设置呢?这个应该也算一个小BUG吧。
太感谢了，这个问题是我1年前提的，终于有答案了，谢谢4楼的高手！
